Конструкция доменной печи и вспомогательных устройств

Современные доменные печи имеют большие размеры — общая высота их достигает 70 м,объем — 2700 м2 и более, а производительность — более 5000 тчугуна в сутки.

Схема типовой доменной печи

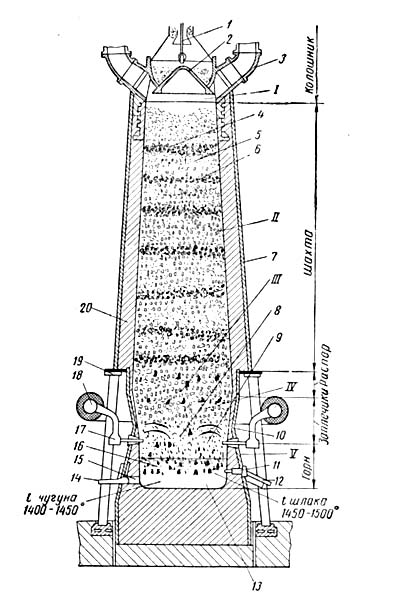

Рис 1. Схема типовой доменной печи   (вертикальный разрез):

1 - малый конус, 2 - большой конус, 3 - газоотводные трубы 4 - флюс, 5- кокс, 6 - руда, 7 - кожух, 8 - капли чугуна 9-капли шлака, 10 — броня, 11 - шлаковая летка, 12 -желоб для выпуска  шлака, 13 - лещадь, 14-желоб для выпуска  чугуна, 15 - чугунная летка, 16 — жидкий шлак, 17 — фурмы, 18-кольцевой воздухопровод, 19 - опорное кольцо, 20 — огнеупорная кладка

Доменная печь представляет собой печь шахтного типа, состоящую из колошника I (рис 1.), шахты II , распара III, заплечиков IV и горна V.

В колошник — верхнюю цилиндрическую часть печи — при помощи засыпного аппарата загружают шихтовые материалы(кокс, агломерат  и частично  руду  с  флюсом), называемые шихтой; там же находится загрузочно-распределительное  устройство, обеспечивающее правильное  распределение  материалов шихты   в печи и предотвращающее  утечку  газов.    Это    устройство   бывает различной конструкции.  Наиболее распространенная конструкция засыпного аппарата состоит из малого конуса 1 (см. рис. 1) и большого конуса 2. Конусный метод загрузки обеспечивает такое распределение материалов в печи, при котором  более    крупные   куски шихты попадают к центру печи, а более мелкие располагаются ближе к стенкам. При этом получается наиболее полный охват газами всей шихты.  Обычно газы стремятся пройти у стенок печи, значительно меньшее количество их проходит  через  центр. Создавая более плотный слой материалов у стенок и менее плотный — в центре, добиваются равномерного прохождения газов по всему сечению печи, что способствует более полному восстановлению руды.

К колошнику прикреплены газоотводные  трубы, через которые отводят колошниковый газ. Температура в колошнике — от 150 до 300 ° С.

Шахта II  имеет форму усеченного конуса, расширяющегося книзу. Это самая большая часть печи. В шахте происходят высушивание руды, выделение химически связанной воды, растрескивание руды и начинается восстановление ее окислов. Температура в шахте на разной высоте от 350 до 1200° С.

Распар III  имеет цилиндрическую форму и является самой широкой частью доменной печи. В распаре начинаются шлакообразование и плавление металла. Температура в этой зоне около 1400° С и выше.

Заплечики IV имеют форму усеченного конуса, сужающегося книзу. В них происходит дальнейшее расплавление металла и шлака. Температура достигает 1600—1800—1900° С.

В верхней части   горна V расположены фурмы 17 — устройство для вдувания в печь горячего воздуха, обеспечивающего горение топлива. Фурмы расположены по окружности горна. У доменных печей их бывает шестнадцать и больше.

Воздух в фурмы попадает из кольцевого воздухопровода 18. В верхней части горна расположено отверстие для выпуска чугуначугунная летка 15. Выше чугунной летки устроена шлаковая летка 12 для выпуска шлака. Температура в горне достигает 1800° С. На дне горна, называемом лещадью (13), скапливаются жидкий чугун и шлак. чугун выпускают из печи периодически (6—8 раз в сутки). Вместе с чугуном из печи вытекает шлак, который называют нижним. Верхним называют шлак, который выпускают через шлаковые летки. Основанием печи является тяжелый железобетонный фундамент. Шахта укреплена на колоннах, связанных с фундаментом.

Вспомогательные устройства доменных печей должны быть надежны в работе для бесперебойного обслуживания печей в течение 5—7 лет. К их числу относятся: подъемные и загрузочные механизмы, литейные дворы и поддоменники, воздухонагреватели, воздуходувные машины и газоочистители.

Воздухонагреватели (рис. 2) предназначены для нагрева поступающего в доменную печь воздуха с целью ускорения процесса плавки путем получения в горне высокой температуры при меньшем расходе топлива.

Действие воздухонагревателя (см. рис. 2) следующее. Нагрев производится сжиганием доменного газа, поступающего в горелку 5, где газ смешивается с воздухом и сгорает.

Пламя поднимается по камере 1, проходит через каналы кирпичной насадки, раскаляет ее и выпускается через дымовую трубу 3.

После нагрева насадки ~до 1500° С через устройство 4 вводят наружный воздух. Проходя через насадку, он нагревается до 1000 - 1200° и поступает в доменную печь.



Воздухонагреватель

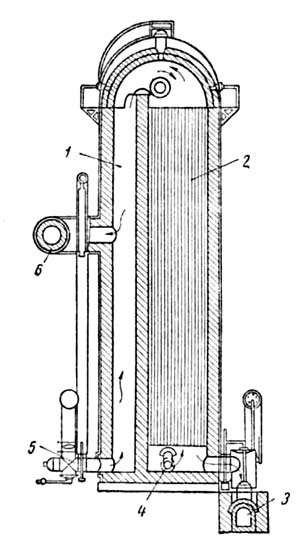

Рис. 2. Воздухонагреватель:1 — вертикальная камера, 2— насад, ка из огнеупорного кирпича, 3— дымовая труба, 4— устройство для нагнетания холодного воздуха, 5— газовая горелка, 6— выход нагретого воздуха
