Диаграмма состояния системы железо – медь (Fe-Cu)

Диаграмма состояния системы   изучалась   многими   исследователям. Данные о полной или частичной смешиваемости железа и меди в жидком состоянии противоречивы. Установлено отсутствие расслаивания в системе железо—медь, однако в переохлажденном состоянии (степень переохлаждения 100°С и больше) оно наблюдается. Область несмешиваемости почти симметрична оси, соответствующей эквиатомному составу, а критическая температура смешивания лежит на 20 °С ниже температуры ликвидус при эквиатомном составе.

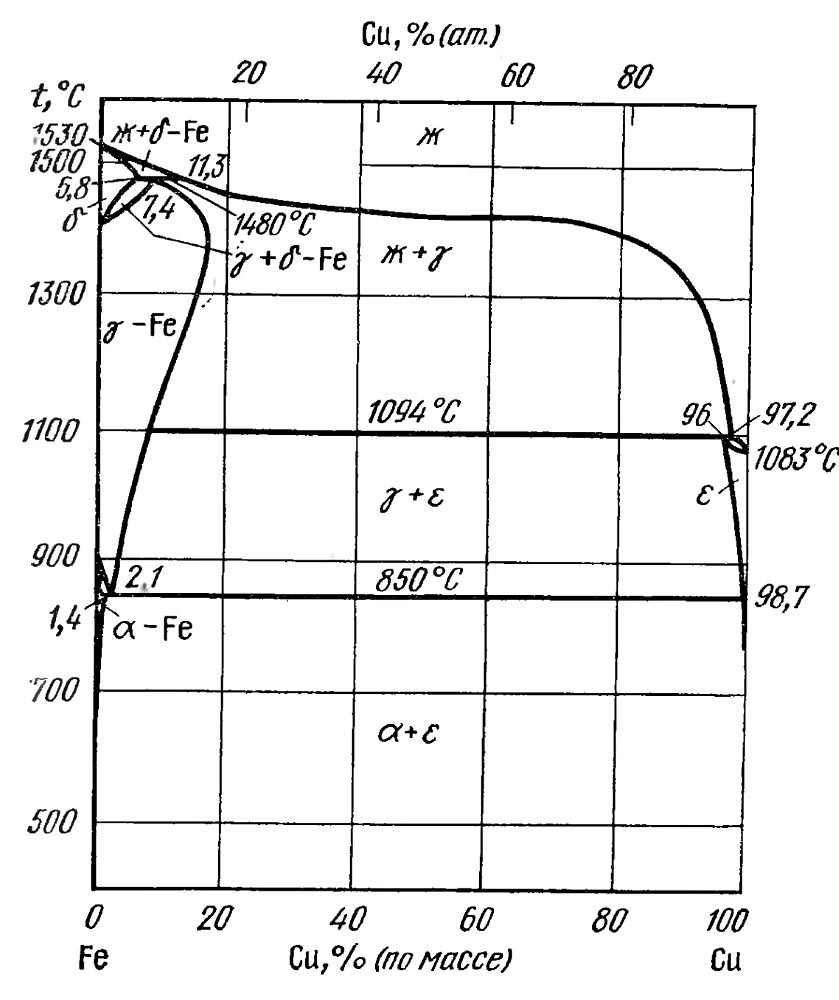

Диаграмма состояния системы железо—медь приведена на рис. В системе существуют три области первичной кристаллизации фаз δ, у и ε, и три превращения (два перитектических и одно эвтектоидное), протекающих при 1480, 1094 и 850°С

Растворимость железа в меди при 1025, 900, 800 и 700 °С составляет 2,5; 1,5; 0,9 и 0,5% (по массе) соответственно. Диаграммы состояния системы построены по расчетным данным; в основном эти диаграммы согласуются с построенными по данным эксперимента.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
