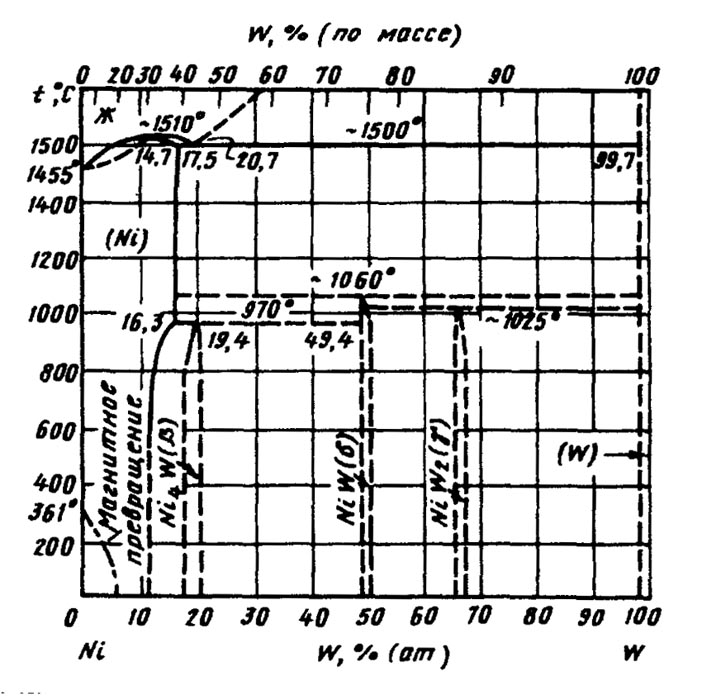

Диаграмма состояния системы никель – вольфрам (Ni-W)

Взаимодействие Niс W исследовалось многократно. В системе существуют три промежуточные фазы: Ni₄W(β), NiW(δ) и NiW₂(γ), а также твердые растворы на основе Ni (Ni) и W (W).

Между (Ni) и (W) образуется эвтектика при 1500±10 °С и 20,7 % (ат.) W.

Кривые ликвидус и солидус (Ni) имеют пологий максимум при -1510 °С и 14,7 % (ат.) W, температурный интервал кристаллизации (Ni) очень узок.

Растворимость Wв (Ni) составляет 17,5 % (ат.) при эвтектической температуре, 16,3 % (ат.) при перитектоидной температуре 970 °С и далее снижается до 13,1; 12,0 и 11,8 % (ат.) при 800,600 и 500 °С соответственно . Эти оценки сделаны на основе более длительных термических обработок и являются предпочтительнее данных других работ, где приводятся более низкие или более высокие значения растворимости.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
