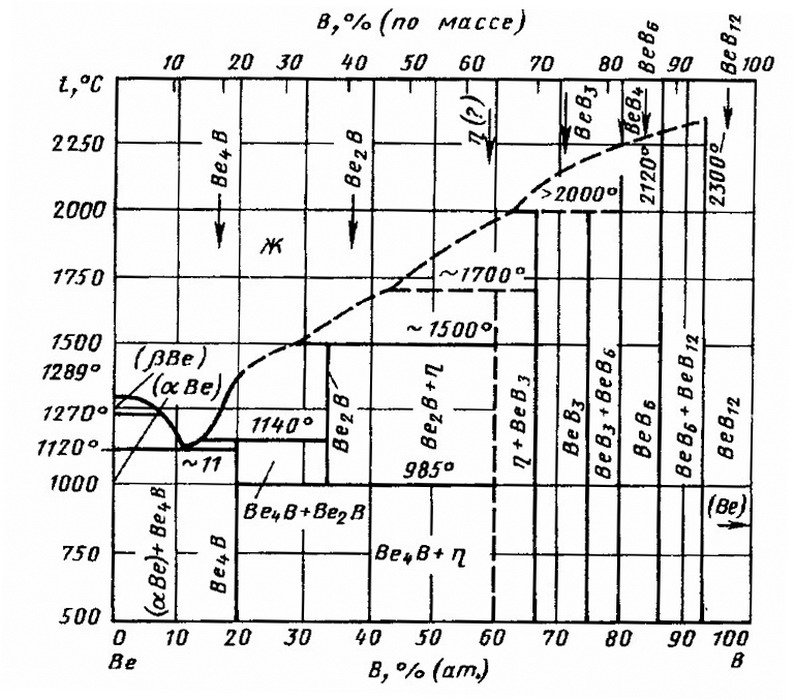

Диаграмма состояния системы бор-бериллий (B-Be)

Сплавы получали методом порошковой металлургии; ряд сплавов после спекания был переплавлен в дуговой печи в атмосфере аргона. Для приготовления сплавов использовали В чистотой 99,85 % и Be, содержащий 0,7 % ВеО; 0,07 % Al; 0,1 % С; 0,01 % Се; 0,01 % Сr; 0,075 % Fe; 0,08 % Mg; 0,012 % Mn; 0,02 % N; 0,02 % Ni; 0,06 % Si.

Исследования сплавов были проведены методами микроскопического, рентгеновского, дифференциально-термического и химического анализов.

В системе достаточно надежно установлено существование боридов: Ве₄В (Ве₅В), Ве₂В, Ве₂В₃ и ВеВ₃ (ВеВ₂), которые образуются по перитектическим реакциям, соответственно, при 1140, 1500, 1700, и >2000 °С. Характер образования соединений ВеВ₄, ВеВ₆, ВеВ₁₂, не установлен. При температуре 1120 °С и содержании -11 % (ат.) В кристаллизуется эвтектика: Ж ↔ (Be) + Ве₄В.

В ранних работах соединению Ве₄В приписывали формулу Ве₅В или Ве₆В, а соединению ВеВ₃ ~ формулу ВеВ₂ что, по-видимому, связано с областями гомогенности этих соединений . Соединение Ве₂В нестабильно и при температуре ниже 985 °С эвтектоидно распадается на Ве₄В и Ве₂В₃.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
