Диаграмма состояния системы барий-висмут (Ba-Bi)

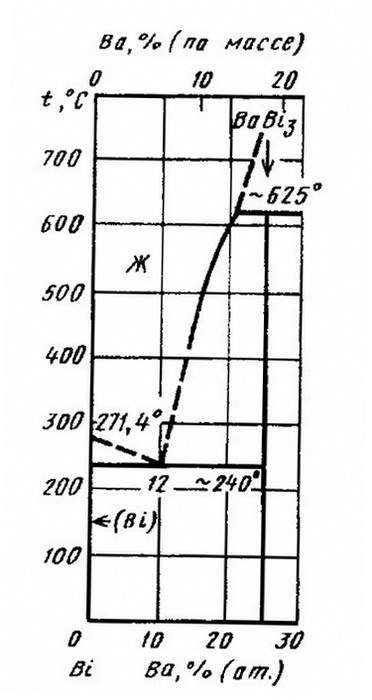

Методами термического и микроструктурного анализов исследована часть диаграммы состояния системы Ва—Bi в области сплавов, богатых Bi . Сплавы Ва с Bi получали из чистых компонентов в инертной среде в железных тиглях либо в вакууме в кварцевых ампулах. В системе образуется эвтектика при температуре 240 °С и содержании 12 % (ат.) Ва и происходит кристаллизация трех соединений. Соединение BaBi₃ с тетрагональной структурой(а = 0,5188 нм, с = 0,5157 нм) образуется по перитектической реакции при температуре -625 °С. Соединение Ba₅Bi₃ имеет структуру, изотопную Mn₅Si₃ . Соединение Ba₂Bi кристаллизуется в тетрагональной сингонии, элементарная ячейка содержит четыре атома и изотипно La₂Sb (а - 0,5263 нм, с - 0,8700 нм).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
