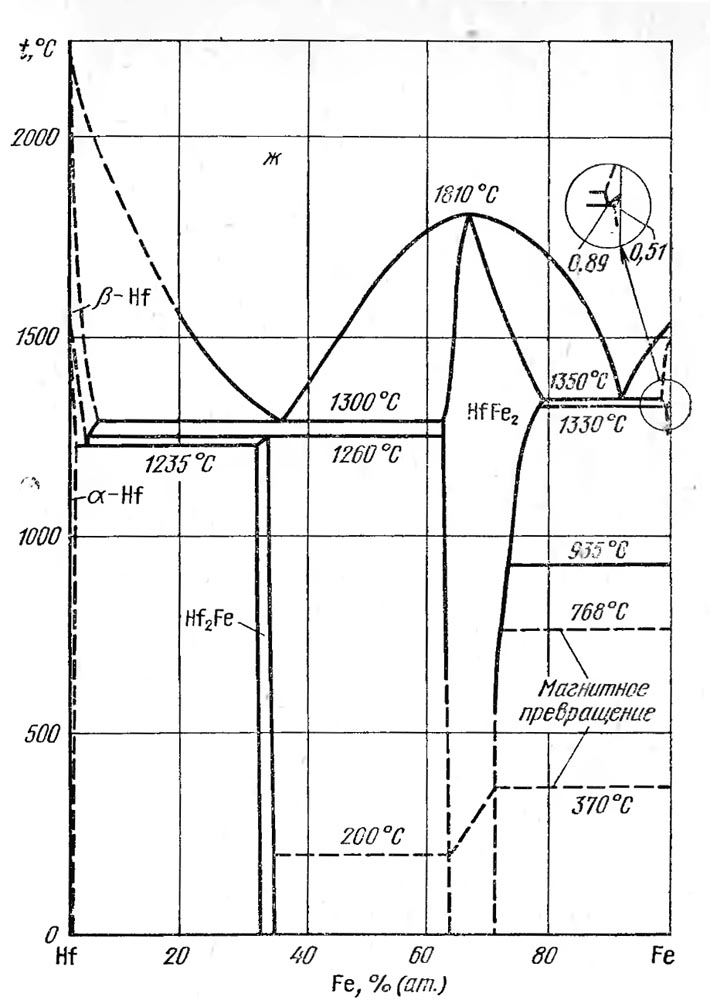

Диаграмма состояния системы железо – гафний (Fe-Hf)

 Диаграмму состояния системы Fe—Hf изучали методами термического, дилатометрического, рентгеновского и магнитного анализов в области всех концентраций. Для приготовления сплавов использовали железо электролитическое, очищенное путем отжига в водороде и затем в вакууме, а также железо карбонильное и гафний иодидный, содержащий 0,5 % Zr и 0,2 % Мо. Установлено наличие в этой системе одного промежуточного соединения HfFe2, имеющего кристаллическую решетку типа MgZn2.

Установлено, что в сплавах системы Fe—Hf образуется, кроме того, соединение Hi2Fe со структурой типа Ti2Ni. соединение Hf2Fe образуется в твердом состоянии при 1260 °С, а соединение HfFe2 кристаллизуется из расплава при 1810°С. Кристаллическая решетка FeHi2 — г. ц. к., типа Ti2Ni с периодом а=1,2053 нм, а кристаллическая решетка HfFe2—гексагональная, типа MgZn2 с периодами а=0,4978 нм, с=0,8124 нм.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
