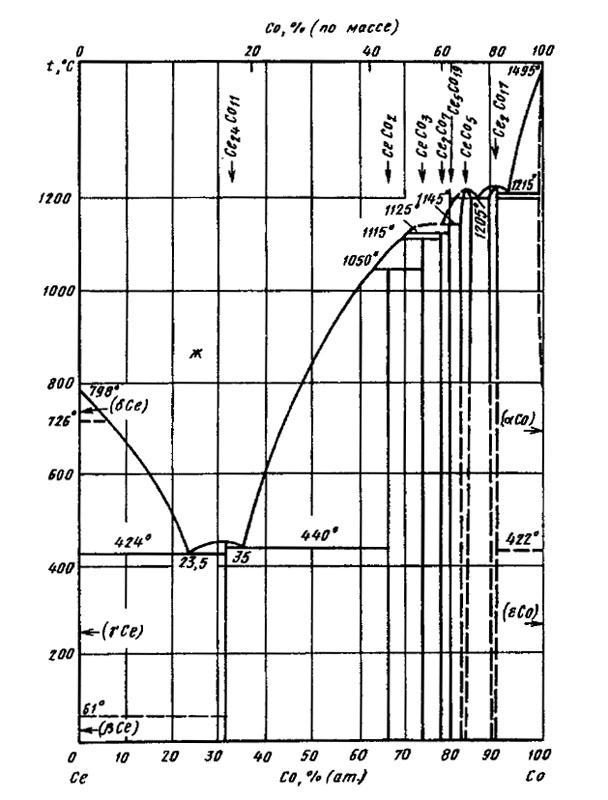

Диаграмма состояния системы церий-кобальт (Ce-Co)

Изучению фазовых равновесий в системе Се—Со посвящены многочисленные исследования . Исследования проводили методами ДТА, микроструктурного и рентгеноструктурного анализов. Для получения сплавов использовали Се и Со чистотой 99,9 и 99,99 %(по массе), соответственно .

В системе существует шесть соединений, из которых только Ce24Co11 плавится конгруэнтно при 445 °С, а остальные соединения СеСо2, СеСо3, Се2Со7, СеСо5 и Се2Со17 образуются по перитектическим реакциям при температурах 1050, 1115, 1155, 1215 и 1230 °С, соответственно.

В интервале концентраций 75—100 % (ат.) Со существуют четыре соединения Се2Со7, Се5Со19, СеСо5 и Се2Со17. соединения СеСо5 и Се2Со17 плавятся конгруэнтно и имеют заметные области гомогенности.

Таким образом, в настоящее время надежно установлено существование семи соединений в системе Се—Со, в том числе и соединение Се5Со19,

Взаимная растворимость компонентов в твердом состоянии незначительна:  растворимость Се в Со при температуре 100 °С составляет менее 0,05 % (ат.).

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
