Диаграмма состояния системы молибден-технеций (Mo-Tc)

Взаимодействие Мо с Тс исследовалось рядом авторов. Положение фазовых областей в твердом состоянии определено рентгеновским методом на литых и порошковых сплавах , приготовленных с использованием Тс чистотой 97,65 % (по массе).

Экспериментального исследования диаграммы состояния в области ликвидус-солидус не проводилось.

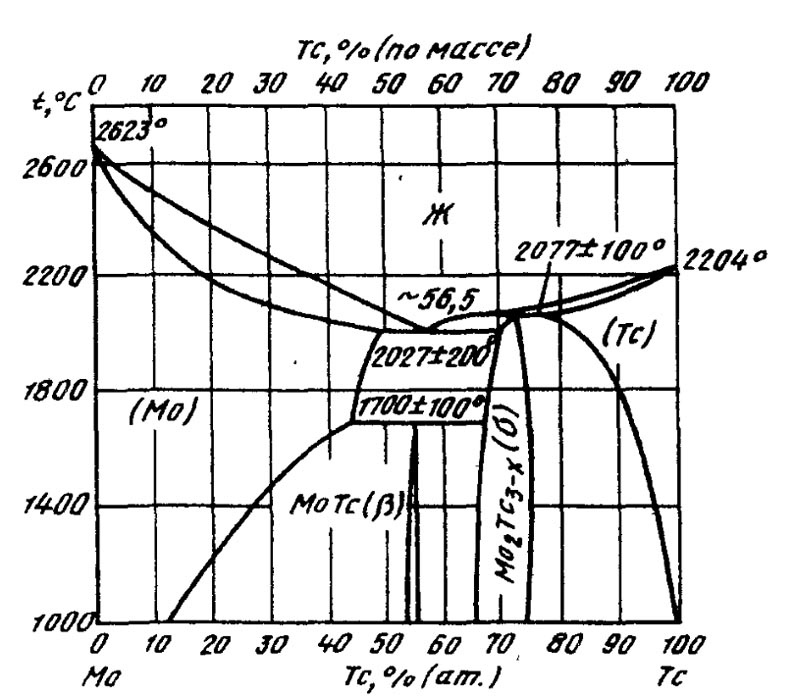

В системе образуются две промежуточные фазы: фаза β при 54  или 55 % (ат.) Тс и фаза σ, имеющая интервал гомогенности 65-74 % (ат.) Тс при 1200 °С и 68-72 % (ат.) Тс при 1800 °С . Указывается также , что литые сплавы с содержанием до 56 % (ат.) Тс имеют однофазную структуру твердого раствора на основе Мо; растворимость Тс в (Мо) достигает 55 % (по массе) Тс при 1000 °С Граница растворимости Мо в (Тс) находится между 23 % (ат.) Мо и 14,3 % (ат.) Мо; На основании указанных экспериментальных данных и термодинамических расчетов построена диаграмма состояния системы Мо-Тс , согласно которой фаза β, по-видимому, должна образовываться по перитектоидной реакции при 1700± 100 °С из Мо и фазы σ; фаза σ образуется по перитектической реакции при 2077± 100 °С. Между Мо и фазой σ можно ожидать образования эвтектики при температуре 20271100 °С и концентрации 56±5 % (ат.) Тс. интервал гомогенности фазы σ при 1000 °С составляет 70-73 % (ат.) Тс.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
