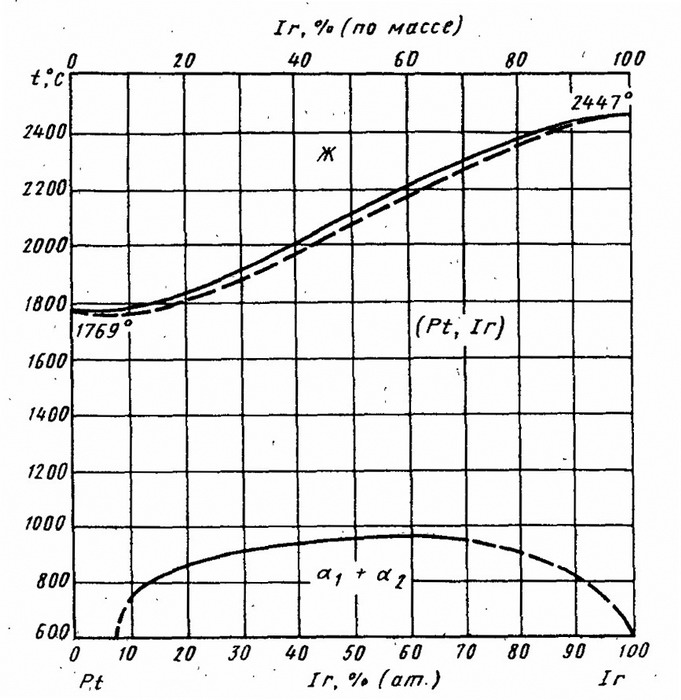

Диаграмма состояния системы иридий-платина (Ir-Pt)

Диаграмма состояния Pt—Ir построена на основании результатов микроструктурного, рентгеноструктурного и дилатометрического анализов .

Сплавы системы Pt—Ir кристаллизуются с образованием непрерывного ряда твердого раствора (Pt, Ir). При понижении температуры происходит его распад.на два твердых раствора αи α₂. Максимальная критическая температура распада твердого раствора отвечает 975 °С при содержании 50 % (ат.) Ir, пределы двухфазной области при 700 °С — 7 и 99 % (ат.) Ir. Сплавы Ir с Pt имеют ГЦК структуру типа Сu (символ Пирсона cF4, пр.гр. Fm3m). Установлено также, что равновесное состояние в системе Pt—Ir в области существования двух фаз не достигается даже при выдержке в течение одного года.

В работе изучены термодинамические свойства и параметры ГЦК решетки сплавов Ir с Pt. Из концентрационных зависимостей парциальных термодинамических потенциалов Гиббса, энтальпии и энтропии Ir в области 55—90 % (ат.) Ir сделан вывод о наличии купола распада в этой системе при температурах выше 1300 °С. Параметры кристаллической решетки твердых растворов (Pt, Ir) изменяются с отрицательным отклонением от правила Вегарда в интервале концентраций 0—65 % (ат.) Ir положительную сторону.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
