Диаграмма состояния системы барий-ртуть (Ba-Hg)

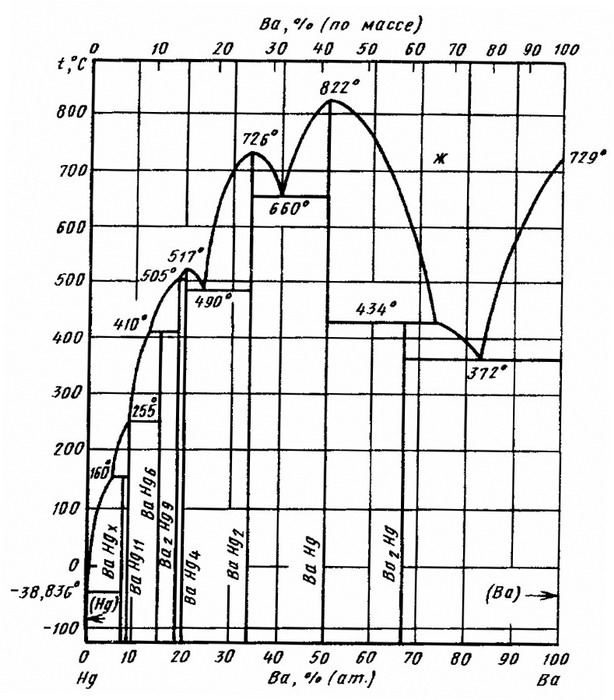

Диаграмма состояния Ва—Hg, исследованная методами термического, рентгеновского и микроструктурного анализов, приведена на рис.  Сплавы синтезировали в железных тиглях в среде инертного газа. В качестве исходных материалов использовали Ва чистотой 99,6 % (по массе) и Hg чистотой 99,99 % (по массе). В системе Ва—Hg образуется восемь соединений, из которых три (BaHg, BaHg2, BaHg4), плавятся конгруэнтно, а остальные (BaHg, BaHg11,BaHg6, Ba2Hg9, Ba2Hg) образуются по перитектическим реакциям. Стехиометрический состав фазы BaHgx, наиболее богатой Hg, точно не установлен, вероятно, он описывается формулой BaHg13. Растворимость Ва в (Hg) не исследована. Растворимость Hg в (Ва) при комнатной температуре практически отсутствует.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
