ЮНДК35Т5

Сплав ЮНДК35Т5 ГОСТ 17809-72

Химический состав, %
Алюминий	Никель	Медь	Кобальт	Титан	Ниобий	Кремний	Железо
6,8 – 7,2	14,0 – 14,5	3,3 – 3,7	34,5 – 35,5	5,0 – 5,5	-	-	Остальное

Тип кристаллической структуры: равноосная.

Магнитная анизотропия: имеется.

Максимальная магнитная энергия (ВН)max, кДж/м3	Коэрцитивная сила по индукции НСВ, кА/м	Остаточная индукция Br, Тл	Отношение В/Н в точке (ВН)max 10-3 Тл/(кА/м)*	Размеры образцов, мм
				Сторона прямоугольника или диаметр поперечного сечения	Длина
Не менее				Не более
36,0	110	0,75	7,0 – 8,0	40	100

* Справочно.

Режимы термической обработки: охлаждение с 1250 до 800оС со скоростью не менее 150оС/мин и выдержка в изотермической ванне при 795оС плюс 5оС в течение 10мин. в магнитном поле напряжённостью не менее 240 кА/м. Отпуск: 640оС – 5ч, 560оС – 20ч

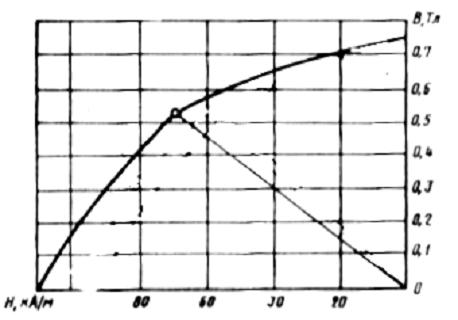

Кривая размагничивания материала.

Пример условного обозначения сплава:

Сплав ЮНДК35Т5 ГОСТ 17809-72
