ЮН14ДК24

Сплав ЮН14ДК24 ГОСТ 17809-72

Химический состав, %
Алюминий	Никель	Медь	Кобальт	Титан	Ниобий	Кремний	Железо
7,5 – 8,5	13,5 – 14,5	2,5 – 3,5	23,5 – 24,5	-	-	-	Остальное

Тип кристаллической структуры: равноосная.

Магнитная анизотропия: имеется.

Максимальная магнитная энергия (ВН)max , кДж/м3	Коэрцитивная сила по индукции НСВ, кА/м	Остаточная индукция Br, Тл	Отношение В/Н в точке (ВН)max 10-3 Тл/(кА/м)*	Размеры образцов, мм
				Сторона прямоугольника или диаметр поперечного сечения	Длина
Не менее				Не более
36,0	48	1,20	20,0 – 22,0	40	150

* Справочно.

Режимы термической обработки: охлаждение с 1280оС в магнитном поле напряженностью не менее 160 кА/м до 600оС со скоростью 50 – 200оС/мин. Отпуск: 620оС – 2ч, 590оС – 8ч

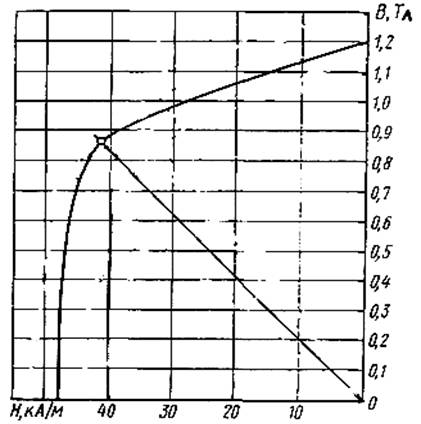

Кривая размагничивания материала.

Пример условного обозначения сплава:

Сплав ЮН14ДК24 ГОСТ 17809-72
