ЮН13ДК24

Сплав ЮН13ДК24   ГОСТ 17809-72

Химический состав, %

Алюминий

Никель

Медь

Кобальт

Титан

Ниобий

Кремний

Железо

7,5 – 8,5

12,5 – 13,5

2,5 – 3,5

23,5 – 24,5

-

-

-

Остальное




Тип кристаллической структуры: равноосная.

         Магнитная анизотропия: имеется.

Максимальная магнитная энергия (ВН)max, кДж/м3

Коэрцитивная сила по индукции

НСВ, кА/м

Остаточная индукция

 Br, Тл

Отношение В/Н

в точке (ВН)max

10-3 Тл/(кА/м)*

Размеры образцов, мм

Сторона

прямоугольника или диаметр

поперечного сечения

Длина

Не менее

Не более

36,0

40

1,25

25,0 – 27,5

40

150


            * Справочно.

Режимы термической обработки: охлаждение с 1280оС в магнитном поле напряженностью не менее 160 кА/м до 600оС со скоростью 50 – 200оС/мин. Отпуск: 620оС – 2ч, 590оС – 8ч

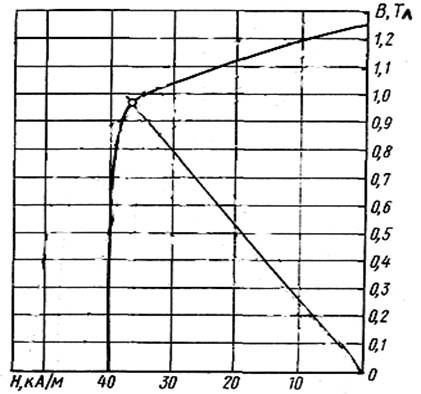

Кривая размагничивания материала.

Пример условного обозначения сплава:

Сплав ЮН13ДК24 ГОСТ 17809-72
