Х12МФ

Сталь Х12МФ   ГОСТ 5950-2000

Группа

Массовая доля элемента, %

Углерод

Кремний

Марганец

Хром

Вольфрам

Ванадий

Молибден

Никель

I

1,45 – 1,65

0,10 – 0,40

0,15 – 0,45

11,00 – 12,50

-

0,15 – 0,30

0,40 – 0,60

-


I группа – для изготовления инструмента, используемого в основном для обработки ме­таллов и других материалов в холодном состоянии;

По способу дальнейшей обработки горячекатаную и кованую  металлопродукцию под­разделяют на подгруппы:

а – для горячей обработки давлением;

б – для холодной механической обработки (обточки, строжки фрезерования и т.д.)

По состоянию поверхности металлопродукцию подгруппы б подразделяют на:

О – обычного качества;

П – повышенного качества.

Температура критических точек, °С

Ас1

Ас3 (Асm)

Ас3 (Аrсm)

Ar1

Мн

810

860

780

760

225


Твердость стали после термообработки

Состояние поставки, режимы термообработки

HRCЭ (HB)

Прутки и полосы отожженные или высокоотпущенные

Образцы. Закалка 970 °С, масло. Отпуск 180 °С

Закалка 1020 °С, воздух. Отпуск при температуре °С:

200

300

400

500

Изотермический отжиг: нагрев 850 – 870 °С, охлаждение со скоростью 40 град/ч до 700 – 720 °С, выдержка 3 – 4 ч, охлаждение со скоростью 50 град/ч до 550 °С, воздух

Подогрев 650 – 700 °С. Закалка 1000 – 1030 °С, масло. Отпуск

190 – 210 °С, 1,5 ч, воздух (режим окончательной термообработки)

Подогрев 650 – 700 °С. Закалка 1000 – 1030 °С, селитра. Отпуск

320 – 350 °С, 1,5 ч, воздух (режим окончательной термообработки)

До (255)

Св. 61

63

61

60

61

(255)

61 – 63

58 – 59


Ударная вязкость и твердость стали

в зависимости от температуры отпуска

Температура отпуска, °С

KCU, Дж/см

HRCЭ

Закалка 1000 – 1030 °С, масло. Выдержка при отпуске 1,5 ч.

200

43

63

300

64

61

400

54

60

500

30

60

550

-

52


Механические свойства в зависимости от температуры испытания

Температура

испытания,

°С

σВ,

МПа

δ5

ψ

%

Образцы диаметром 10 мм, длиной 50 мм кованные и отожженные.

Скорость деформирования 1,1 мм/мин,

скорость деформации 0,0004 1/с

700

140

44

68

800

125

-

58

900

81

46

54

1000

46

-

49

1100

25

48

48

1200

8

3

14


Предел выносливости при n=107

σ-1

HRCЭ

800

60

650

56


Теплостойкость

Температура, °С

Время, ч

HRCЭ

150 – 170

1

63

490 - 510

59


Критический диаметр, мм, при закалке

Закалочная среда

масло

селитра

Воздух

80 - 100

80 - 100

50 - 60

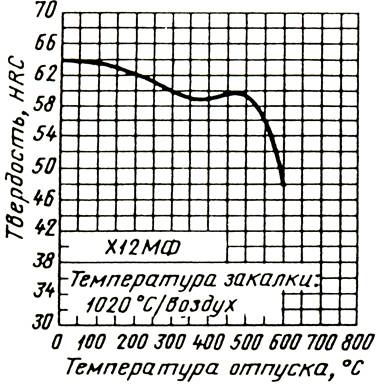

Кривая зависимости твердости по Роквеллу (HRC) от температуры отпуска:

Заменитель – стали: Х6ВФ, Х12Ф1, Х12ВМ.

Температура ковки, °С:

начала 1140,

конца 850.

Охлаждение в колодцах или термостатах.

Свариваемость – не применяется для сварных конструкций.

Обрабатываемость резанием – в горячекатаном состоянии при HB 217 – 228, и σВ=710 МПа, Кυ тв. спл=0,8, Кυ б. ст=0,3.

Склонность к отпускной хрупкости – склонна.

Шлифуемость – удовлетворительная

Применение: для профилировочных роликов сложных форм; секций кузовных штампов сложных форм; сложных дыропрошивочных матриц при формовке листового металла, эталонных шестерен, накатных плашек, волок; матриц и пуансонов вырубных просечных штампов (в том числе совмещенных и последовательных) со сложной конфигурацией рабочих частей; штамповки активной части электрических машин.

Сортамент:

кованая круглого и квадратного сечений – ГОСТ 1133-71;

горячекатаная круглого сечения – ГОСТ 2590-88;

горячекатаная квадратного сечения – ГОСТ 2591-88;

полосовая – ГОСТ 4405-75;

калиброванная – ГОСТ 7417-75; ГОСТ 8559-75 и ГОСТ 8560-78;

сталь со специальной отделкой поверхности – ГОСТ 14955-77.
