Ленты латунные общего назначения ГОСТ 2208-91

Стандарт распространяется на латунные ленты, применяемые в различных отраслях промышленности. Стандарт не распространяется на радиаторные ленты толщиной до 0,25мм

1. Технические требования.

Ленты изготовляют из латуни марок Л90, Л85, Л80, Л68, Л63, ЛС59-1, ЛМц58-2 с химическим составом по ГОСТ 15527

Толщина лент и предельные отклонения по толщине в зависимости от ширины:

Толщина лент, мм	Предельные отклонения по толщине лент, мм, при ширине, мм
	от 10 до 300		св. 300 до 600
	нормальной точности изготовления	повышенной точности изготовления	нормальной точности изготовления	повышенной точности изготовления
0,05	-0,01	-	-	-
0,06
0,07
0,08
0,09
0,10	-0,02		-0,04
0,12
0,14
0,15	-0,03	-0,02
0,16
0,17
0,18
0,19
0,20
0,22			-0,05
0,25	-0,04	-0,03
0,28
0,30			-0,06
0,35
0,40	-0,05	-0,04
0,45			-0,07	-0,06
0,50	-0,06		-0,08	-0,07
0,55
0,60		-0,05
0,65
0,70
0,75	-0,07
0,80		-0,06	-0,09	-0,08
0,85
0,90
1,00	-0,08		-0,11	-0,10
1,10
1,20	-0,09
1,30
1,35		-0,07	-0,12	-0,11
1,40
1,50
1,60	-0,10	-0,08	-0,14	-0,13
1,70
1,80	-0,11		-0,15	-0,14
1,90		-0,09
2,00

Теоретическая масса 1м2 латунных лент

Толщина лент, мм	Теоретическая масса 1м2 лент, кг, из латуни марок		Толщина лент, мм	Теоретическая масса 1м2 лент, кг, из латуни марок
Толщина лент, мм	Л90, Л85, Л 80	Л68, Л63, ЛС59-1, ЛМц58- 2	Толщина лент, мм	Л90, Л85, Л 80	Л68, Л63, ЛС59-1, ЛМц58- 2
0,05	0,44	0,43	0,60	5,22	5,10
0,06	0,52	0,51	0,65	5,66	5,53
0,07	0,61	0,60	0,70	6,09	5,95
0,08	0,70	0,68	0,75	5,53	6,38
0,09	0,78	0,77	0,80	6,96	6,80
0,10	0,87	0,85	0,85	7,40	7,23
0,12	1,04	1,02	0,90	7,83	7,65
0,14	1,22	1,19	1,00	8,70	8,50
0,15	1,31	1,28	1,10	9,57	9,36
0,18	1,57	1,53	1,20	10,44	10,20
0,20	1,74	1,70	1,30	11,31	11,05
0,22	1,91	1,87	1,35	11,75	11,48
0,25	2,18	2,13	1,40	12,18	11,90
0,30	2,61	2,55	1,50	13,05	12,75
0,35	3,05	2,98	1,60	13,92	13,60
0,40	3,48	3,40	1,70	14,79	14,45
0,45	3,92	3,83	1,80	15,66	15,30
0,50	4,35	4,25	1,90	16,53	16,15
0,55	4,78	4,68	2,00	17,40	17,00

Примечание. При вычислении теоретической массы плотность латуни марок Л90, Л85, Л80 принята равной 8,7г/см3, латуни марок Л68, Л63, ЛС59-1, ЛМц58-2 – равной 8,5г/см3

Ширина лент и предельные отклонения по ширине в зависимости от толщины

Толщина лент, мм	Предельные отклонения по ширине лент, мм, при толщине, мм
	до 1,00 включ.		св. 1,00
	нормальной точности изготовления	повышенной точности изготовления	нормальной точности изготовления	повышенной точности изготовления
10, 12, 15, 18, 20, 22, 25, 28, 30, 35, 40, 45, 50, 60, 80, 90, 100, 120, 150	-0,4	-	-0,7	-0,6
180, 200, 220, 250, 280	-0,7	-	-1,0	-
300, 350, 400, 500, 600	-1,2	-1,0	-1,6	-1,2

Длина лент в зависимости от толщины:

Толщина лент, мм	Длина лент, м, не менее
От 0,05 до 0,50 включ.	30
От 0,55 до 1,00 включ.	20
От 1,10 до 2,00 включ.	10

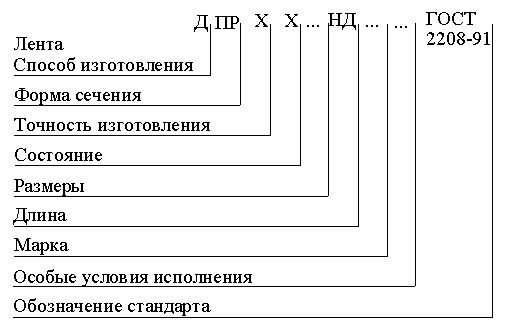

Условные обозначения лент поставляются по схеме:

при следующих сокращениях:

способ изготовления:

холоднодеформированная (холоднокатаная) – Д;

форма сечения:

прямоугольная – ПР;

точность изготовления:

нормальная точность но толщине и ширине – Н,

нормальная точность по толщине и повышенная точность по ширине – К,

повышенная точность по толщине и нормальная точность по ширине – И,

повышенная точность по толщине и ширине – П.

состояние:

мягкая – М,

полутвердая – П, .

твердая – Т,

особотвёрдая – О,

пружиннотвёрдая – Ж;

длина:

немерная – НД;

особые условия исполнения:

для штамповки – ШТ,

антимагнитная – AM,

повышенной точности по серповидности – ПС,

с нормированной глубиной выдавливания – ГВ,

выдерживающая испытания на изгиб – ИГ.

Примеры условных обозначений:

Лента нормальной точности изготовления по толщине и повышенной точности по

ширине, полутвердая, толщиной 0,50 мм, шириной 450 мм, из латуни марки Л85:

Лента ДПРКП 0,50

450 НД Л85 ГОСТ 2208-91

То же, повышенной точности изготовления по толщине и ширине, твердая, толщиной 0,30 мм, шириной 200 мм, из латуни марки Л68, для штамповки:

Лента ДПРПТ 0,30

200 НД Л68 ШТ ГОСТ 2208-91

То же, нормальной точности изготовления по толщине и ширине, полутвердая, толщиной 0,35 мм, шириной 100 мм, из латуни марки Л63, с нормированной глубиной выдавливания:

Лента ДПРНП 0,35100 НД Л63 ГВ ГОСТ 2208-91

Размеры лент в зависимости от состояния материала и марки латуни:

Марка латуни	Состояние ленты	Толщина, мм	Ширина, мм
Л90, Л85, Л80, Л68, Л63	Твёрдая	0,10-0,12	10-300
	Мягкая, полутвёрдая, твёрдая	0,14-0,20	10-300
		0,22-0,45	10-600
		0,50-2,00	20-600
Л68	Твёрдая	0,05-0,09	10-180
	Особотвёрдая	0,10-0,20	10-300
		0,22-0,45	10-600
		0,55-1,00	20-600
Л63	Особотвёрдая	0,05-0,09	10-180
		0,10-0,20	10-300
		0,22-0,45	10-600
		0,50-1,00	20-600
	Пружиннотвёрдая	0,10-0,20	10-300
		0,22-0,45	10-600
		0,50-1,00	20-600
ЛС59-1	Мягкая	0,14-0,40	10-180
		0,45-1,40	20-280
		1,50-2,00	20-180
	Твёрдая	0,10-0,40	10-180
		0,45-1,40	20-280
		1,50-2,00	20-180
	Особотвёрдая	0,35-1,20	20-280
ЛМц58-2	Мягкая	0,14-0,40	10-180
		0,45-1,40	20-280
		1,50-2,00	20-180
	Полутвёрдая	0,14-0,40	10-180
	Полутвёрдая	0,45-1,40	20-280
	Твёрдая	0,10-0,40	10-180
		0,45-1,40	20-280
		1,50-2,00	20-180

Механические свойства лент в зависимости от состояния и марки латуни:

Марка латуни	Состояние ленты	Временное сопротивление σВ, МПа (кгс/мм2)	Относительное удлинение δ, %, не менее	Твёрдость по Бринеллю
Л90	Мягкая	От 230 до 370 (от 24 до 38)	36	60
	Полутвёрдая	От 290 до 400 (от 30 до 41)	10	85
	Твёрдая	Не менее 350 (не менее 36)	3	110
Л85	Мягкая	От 250 до 360 (от 26 до 37)	38	65
	Полутвёрдая	От 320 до 430 (от 33 до 44)	12	95
	Твёрдая	Не менее 390 (не менее 40)	3	110
Л80	Мягкая	От 260 до 370 (от 27 до 38)	40	65
	Полутвёрдая	От 330 до 430 (от 34 до 44)	15	95
	Твёрдая	Не менее 390 (не менее 40)	3	120
Л68	Мягкая	От 280 до 390 (от 29 до 40)	42	70
	Полутвёрдая	От 340 до 470 (от 35 до 48)	20	105
	Твёрдая	От 430 до 540 (от 44 до 55)	10	125
	Особотвёрдая	Не менее 520 (не менее 53)	-	155
Л63	Мягкая	От 290 до 410 (от 30 до 42)	38	70
	Полутвёрдая	От 340 до 470 (от 35 до 48)	20	105
	Твёрдая	От 410 до 570 (от 42 до 58)	8	135
	Особотвёрдая	От 510 до 640 (от 52 до 65)	4	160
	Пружиннотвёрдая	Не менее 610 (не менее 62)	-	180
ЛС59-1	Мягкая	От 340 до 490 (от 35 до 50)	25	-
	Полутвёрдая	От 460 до 640 (от 47 до 65)	5
	Твёрдая	Не менее 590 (не менее 60)	3
ЛМц58-2	Мягкая	От 380 до 490 (от 39 до 50)	30
	Полутвёрдая	От 420 до 590 (от 43 до 66)	15
	Твёрдая	Не менее 570 (не менее 58)	4

Примечания:

1. Верхний предел временного сопротивления может быть выше, но не более чем на 20МПа (2кгс/мм2) при сохранении минимального относительного удлинения или глубины выдавливания.

2. Временное сопротивление определяют для лент толщиной 0,3 мм и более, относительное удлинение – для лент толщиной 0,5мм и более. Механические свойства для лент толщиной менее 0,3 мм являются справочными.

Ленты изготовляют шириной 14, 16, 17, 21, 23, 24, 26, 27, 31, 32, 33, 34, 36, 37, 38, 41, 42, 43, 44, 46, 47, 48, 52, 54, 55, 58, 62, 63, 64, 65, 68, 70, 74, 75, 78, 85, 86, 87, 88, 89, 91, 92, 93, 95, 98, 102, 103, 105, 110, 112, 114, 116, 118, 119, 123, 125, 128, 130, 136 140, 145, 147, 164, 168, 170, 175, 185, 187, 190, 196, 205, 210, 212, 213, 216, 225, 226, 230, 240, 255, 260, 263, 270, 290, 305, 320, 335, 345, 360, 365, 380, 390, 415 (мм) с предельными отклонениями для следующего большего размера.

Ленты указанных ширин изготовляют, если масса партии не менее 5 т.

Глубина выдавливания для лент толщиной 0,1 мм и более при испытании на вытяжку сферической лунки пуансоном радиусом 10мм:

Марка латуни	Состояние ленты	Глубина выдавливания, мм, при толщине ленты, мм
Марка латуни	Состояние ленты	0,10-0,28	0,30-0,50	0,55	0,60-1,10	1,20-1,60	1,70-2,00
Л90	Мягкая	Не менее 7,0	Не менее 7,0	-	-	-	-
Л90	Твёрдая	2,5-5,5	4,0-7,0	-	-	-	-
Л80	Мягкая	Не менее 8,0	-	-	-	-	-
Л68	Мягкая	Не менее 8,0	Не менее 10,0	Не менее 11,0	Не менее 11,5	Не менее 12,0	Не менее 12,5
	Полутвёрдая	7,0-9,0	7,5-10,0	9,0-11,0	9,0-11,0	10,0-12,0	10,5-12,5
	Твёрдая	5,0-7,0	5,0-7,5	-	-	-	-
Л63	Мягкая	Не менее 7,5	Не менее 9,5	Не менее 9,5	Не менее 10,0	Не менее 10,5
	Полутвёрдая	5,5-7,5	6,0-9,5	6,0-9,5	7,0-10,0	8,5-10,5
	Твёрдая	2,5-5,5	5,0-7,5	-	-	-	-
	Особотвёрдая	2,0-4,5	-	-	-	-	-
