68НМП

Сплав 68НМП   ГОСТ 10160-75

Химический состав, %

Углерод, не более

Кремний, не более

Марганец

Сера, не более

Фосфор, не более

Хром

Никель

Молибден

Кобальт

Медь

Железо

0,03

0,3

0,4-0,8

0,02

0,02

-

67,0-69,0

1,5-2,5

-

-

Остальное


 Термообработка сплава

Среда отжига

Температура и скорость нагрева

Время выдержки, ч.

Режим охлаждения

Вакуум с остаточным давлением не выше10-3 мм. рт. ст. или чистый водород с точкой росы не выше минус 40º С.

Первая операция: отжиг (1125±25) ºС, не более 500 ºС/ч.

Вторая операция: отпуск при 600ºС в продольном магнитном поле напряженностью не менее 800А/м (10Э)

0,5-4

До 200º С со скоростью 25 -100ºС/ч.


Магнитные свойства сплава

Вид продукции

Класс

Толщина или диаметр, мм

Максимальная магнитная

проницаемость

Коэрцитивная

сила

Индукция технического

насыщения

Коэффициент прямоугольности в поле 800 А/м (10 Э)

мГн/м

Гс/Э

А/м

Э

Т(10-4 Гс)

Не менее

Не более

Не менее

Холоднокатаные ленты

1

0,02

0,05

125

250

100000

200000

8,0

5,6

0,10

0,07

1,15

0,90

0,90

0,10

0,20

280

220000

4,0

0,05

0,90

2

0,02

0,05

0,10

0,20

250

500

500

750

200000

400000

400000

600000

4,0

3,2

2,4

2,4

0,05

0,04

0,03

0,03

0,90

0,92

0,93

0,93

3

0,02

0,05

0,10

0,20

380

750

750

1000

300000

600000

600000

800000

3,2

2,4

1,6

1,6

0,04

0,03

0,02

0,02

0,92

0,93

0,93

0,93


Технические свойства

Применение

Сплав с высоким значением проницаемости и приращений индукции при однополярном импульсном намагни­чивании, обладающие магнитной текстурой.

Для сердечников импульсных и широкополосных трансфор­маторов.


Основные физические константы и механические свойства сплава:

Плотность: γ=8,4 г/см3;

   Удельное электрическое сопротивление: ρ=0,45 Ом·мм2/м;

Температура точки Кюри: Θс=580 ºС;

Твердость по Бринеллю  230/120 HB;

Временное сопротивление: σВ=    930/540  МПа;

Предел текучести: σ0,2= -/145 МПа;

Относительное удлинение: δ5=3/50 %;

Относительное сжатие: φ= 5/- %.

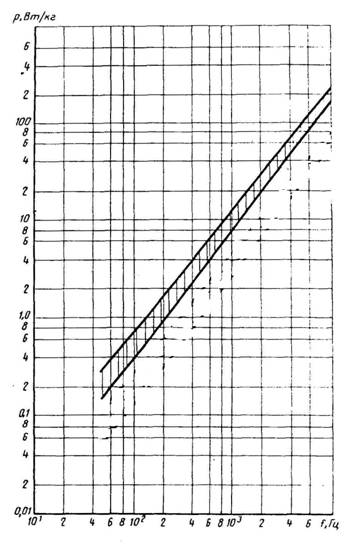

Зависимость Р1,0 от частоты для сплава толщиной ленты 0,05

Р1,0- полные удельные потери на перемагничивание при магнитной индукции 1,0 Тл

Зависимость Р0,5 от частоты для сплава толщиной 0,05

Р0,5- полные удельные потери на перемагничивание при магнитной индукции 0,5 Тл

Размеры и предельные отклонения  по размерам стали должны соответствовать требованиям:

Холоднокатаных листов - ГОСТ 19904-74;

Кованых прутков – ГОСТ 2590-88;

Горячекатаных прутков – ГОСТ 1133-71.
