Правило отрезков



В процессе кристаллизации изменяются и концентрация фаз (поэтому состав жидкости изменяется), и количество каждой фазы (при  кристаллизации количество твердой фазы увеличивается, а жидкой уменьшается). В любой точке диаграммы, когда в сплаве одновременно существуют две фазы, можно определить количество обей фаз и их концентрацию. Для этого служит так называемое правило рычага, или правило отрезков,

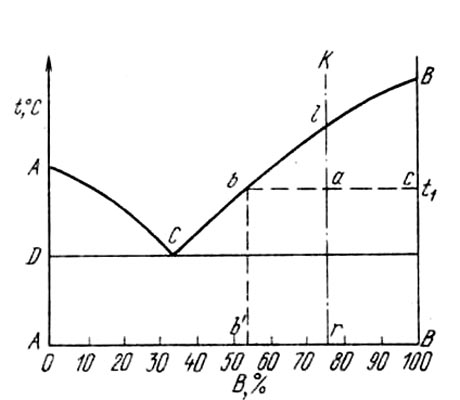

В точке а, показывающей состояние сплава К при температуре t1 , сплав состоит из кристаллов В и жидкости. Выше точки l сплав находится в однофазном состоянии, и концентрация компонентов в этой фазе (т. е. в жидкости) определялась проекцией точки l. При охлаждении из сплава выделяются кристаллы В и состав жидкости изменяется в сторону увеличения в ней компонента Α.Π температуре t1концентрация компонента Вв жидкости определяет проекцией точки b;это максимальное количество компонента B, которое может содержать жидкость при t1, По достижении эвтектической температуры жидкость принимает эвтектическую концентрацию. Следовательно, при охлаждении сплава К концентраци жидкости меняется по кривой lС. Выделяющиеся кристаллы В имеют постоянный состав — это чистый компонент В, концентрация которого лежит на вертикальной оси ВВ.
Первое положение правила отрезков формулируется следующим образом.
Чтобы определить концентрации компонентов в фазах, через данную точку, характеризующую состояние сплава, проводят горизонтальную линию до пересечения с линиями, ограничивающими данную область; проекции точек пересечения на ось концентраций показывают составы фаз.
Следовательно, для сплава К при температуре t1 составы обеих фаз определятся проекциями точек бис, так как эти точки находятся на пересечении горизонтальной линии  проходящей   через   точку  а, с линиями диаграммы.
Количество этих фаз также можно определить. Для определения количества каждой фазы (второе положение правила отрезков) предположим, что сплав К находится при температуре t1
Если точка а определяет состояние сплава, точка b— состав жидкой фазы, а точка с — состав твердой фазы, то отрезок be - определяет все количество сплава, отрезок ас — количество жидкости и отрезок bа — количество кристаллов.
Второе положение  правила отрезков  формулируется так.
Для того чтобы определить количественное соотношение фаз, через заданную точку проводят горизонтальную линию. Отрезки этой линии между заданной точкой и точками, определяющими составы фаз, обратно пропорциональны   количествам   этих   фаз.
Правило отрезков в двойных диаграммах состояния можно применить только в двухфазных областях. В однофазной области имеется лишь одна фаза; любая точка внутри области характеризует ее концентрацию.
