Диаграмма состояния системы железо -углерод-никель (Fe-C-Ni)

Сплавы изготавливали плавлением в вакууме, в тиглях из оксида алюминия. В качестве шихтовых материалов использовали железо чистотой 99,95%, никель чистотой 99,4 %, графит чистотой 99,99%. После гомогенизации при 1200 °С в течение недели слитки отжигали в атмосфере водорода при 1450 °С. Исследования сплавов проводили методами микроструктурного и термического анализов.

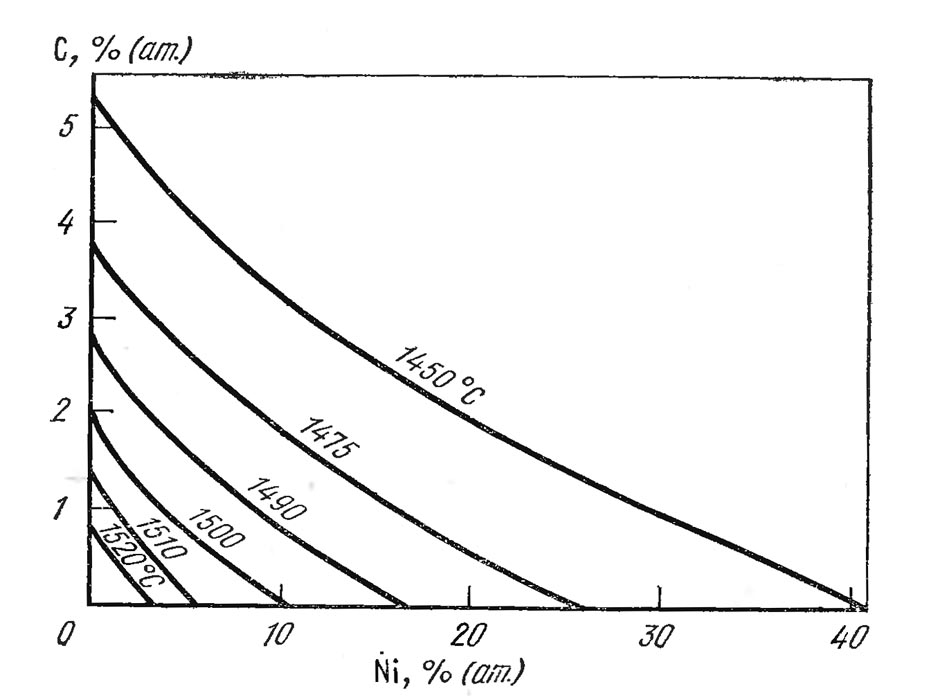

Ход конод в области между линиями ликвидус и солидус определен расчетным путем и микрорентгеноспектральным анализом. Построены поверхности ликвидус и солидус сплавов системы с содержанием до 40 % (ат.) Ni и до 5 % (ат.) С.

Сплавы системы в области более низких температур исследованы с помощью микроструктурного и микрорентгеноспектрального анализов . Исходными материалами для сплавов служили железо чистотой 99,999 %, никель чистотой 99,999 %, никель в порошке чистотой 99,9 % н графит чистотой 99,999 %. Сплавы получали в индукционной печи в тиглях из AI2O3в атмосфере аргона и водорода. Гомогенизировали Сплавы при 1473±10 К в течение 10—14 сут в кварцевых ампулах и закаливали в воде. Построены изотермические разрезы сплавов, прошедших термическую обработку по режимам, предусматривающим длительные выдержки при температурах 1003; 923; 873; 773 К.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
