Диаграмма состояния системы железо - бор - углерод (Fe-B-C)

О главы системы исследовали методами микроструктурного и рентгеновского анализов . В качестве шихтовых материалов использовали кристаллический бор чистотой 98,5 % электролитическое железо чистотой 99,5 % и синтетический графит чистотой 99,94 %. Сплавы готовили в тиглях из оксида алюминия в индукционной печи на воздухе, шушвали в медную изложницу и после кристаллизации закаливали в воде. Часть сплавов отжигали в вакууме при 800±5 С, 200 ч, с последующим охлаждением в воде.

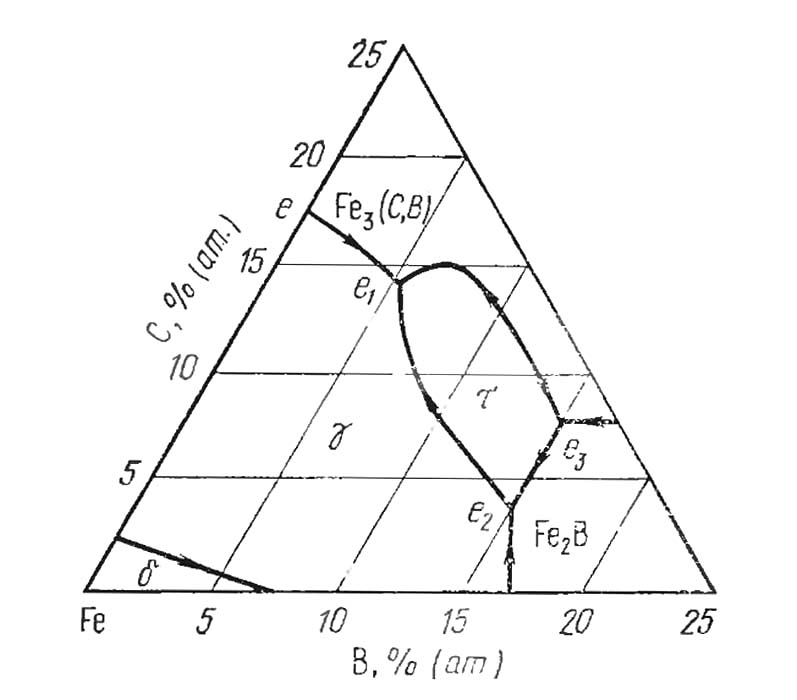

Четырехфазное превращение протекает в точках e1 (ж↔ y+τ+цементит), е₂(ж₂= y+τ +Fe₂B) и, вероятно, в точке е₃(ж₃= τ +Fe₂В+цементит).



Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
