Диаграмма состояния системы железо - алюминий - титан (Fe-Al-Ti)

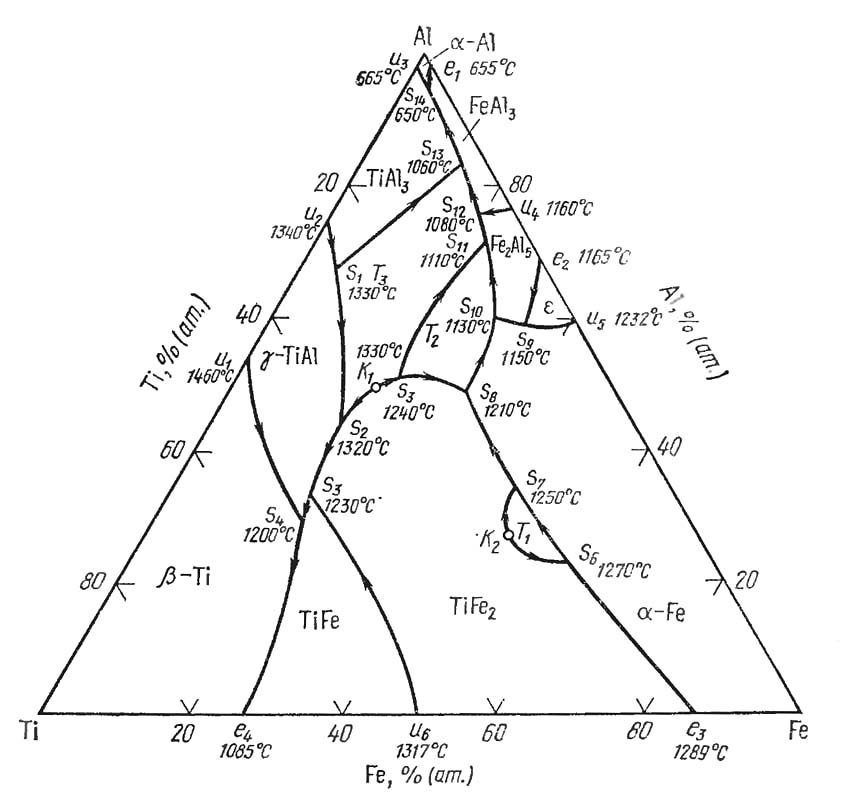

Диаграмму состояния системы исследована в области сплавов, богатых титаном и алюминием. Сплавы изучали методами микроструктурного, рентгеновского и микрорентгеноспектрального анализов, проводили измерение температур плавления и микротвердости. Сплавы выплавляли из иодидного и губчатого титана, электролитических железа и алюминия чистотой 99,99 % в электродуговой печи в атмосфере аргона . В системе обнаружено три тройных соединения (TiAlFe2); (TiAl2Fe) и (Ti8Al22Fe3). Эти соединения плавятся конгруэнтно при 1270, 1240 и 1330° С соответственно. Поверхность кристаллизации сплавов системы сложна и характеризуется 14 нонвариантными превращениями, температуры которых приведены на диаграмме, а также четырьмя нонвариантными равновесиями в твердом состоянии. Изотермический разрез при 800° С  характеризуется большой сложностью в распределении фазовых областей и широкими областями гомогенности на основе железа и двойных соединений TiFe и TiFe2- При 800° С растворимость алюминия в этих соединениях составляет 25 и 37% (ат.) соответственно, а при 20° С в соединении TiFe растворяется до 20 % (ат.) Al.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
