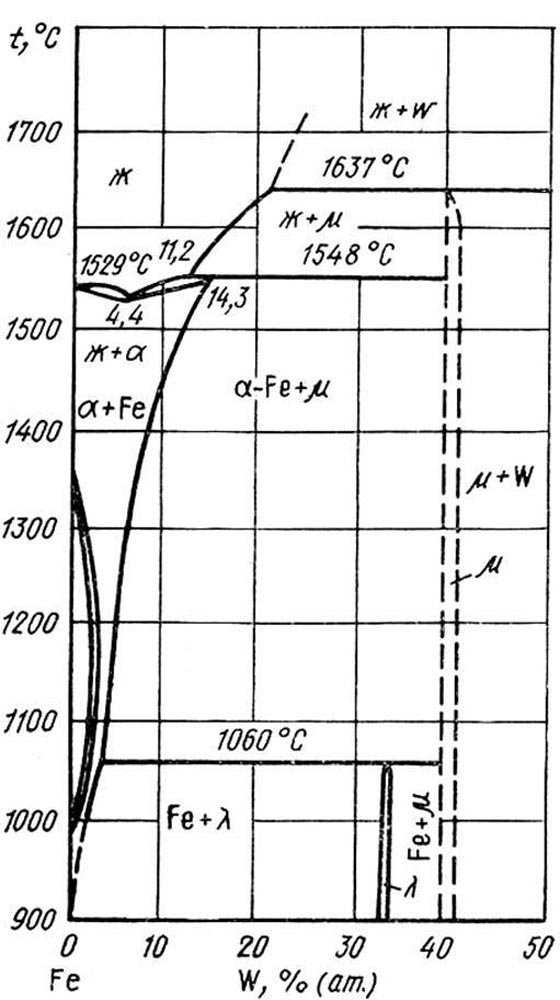

Диаграмма состояния системы железо – вольфрам (Fe-W)

В сплавах системы при 1637° С протекает перитектическая реакция ж+W↔Fe2W3. При 1548° С реализуется еще одна перитектическая реакция ж + Fe2W3↔a.  Кривые ликвидус и солидус двухфазной области ж+а имеют минимум при 1529° С и 4,4% (ат.) W. При понижении температуры до 1060° С протекает перитектоидная
реакция с образованием λ-фазы: Фаза λ имеет гексагональную элементарную ячейку с а = 0,4737 нм, с = 0,7720 км, с/а = 1,630 [3] со структурой типа MgZn2 . Периоды решетки фазы λ следующие: а = 0,4745 нм; с= = 0,7722 нм, с/а-1,625. Фаза μ обладает гексагональной элементарной ячейкой с периодами а = 0,4741 нм, с=2,581 нм, с/о=5, Влияние вольфрама на а↔у-превращение железа изучено довольно хорошо. Область у-петли простирается до 1,25 % (ат.), или 4,12% (по массе) W при 1150 ° С. Область (а+y) простирается до 1,83% (ат.), или 6,03 (по массе) W.

Растворимость вольфрама в a-Fe составляет 1,68;    1,72;    1,96   и 2,24, %   (ат.)   W при 600, 700, 800   и   900 °С   соответственно. По-видимому,     полученные     в этой работе результаты завышены из-за недостаточного времени отжига. Период о. ц. к. решетки железа возрастает с 0,28682 до 0,28745 ± ±0,00002 нм при растворении 2,24 % (ат.) W.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
