Диаграмма состояния системы железо – марганец (Fe-Mn)

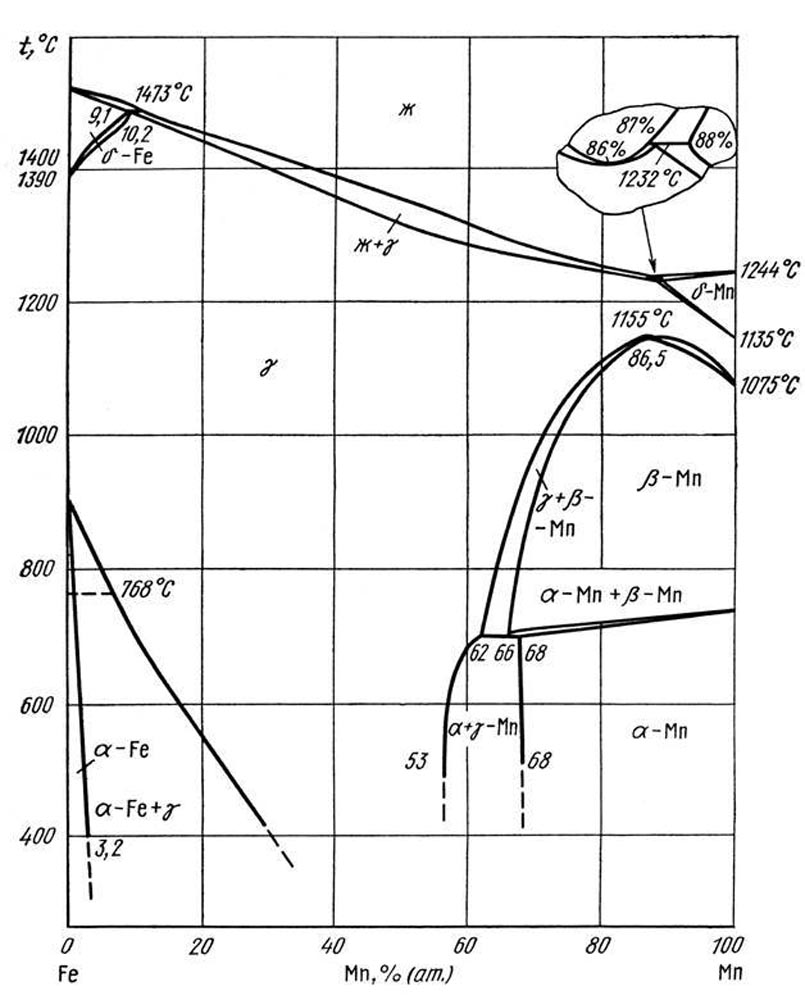

Диаграмма состояния системы железо—марганец исследована во всем интервале составов. Установлено, что в сплавах системы протекают два перитектических нонвариантных превращения.

Линии ликвидус и солидус у-фазы имеют точку минимума при концентрации марганца 86% (ат.). В сплавах системы существует непрерывный ряд твердых растворов на основе у-модификаций железа и марганца. Границы двухфазной области a+γ при 400 °С  расположены в интервале составов 3,2—30 % (ат.) Мn.Установлено также, что в сплавах с 16—25 %   (ат.) Мn существует метастабильная мартенситная е-фаза. Имеются указания на существование е-фазы в сплавах и с более высоким содержанием марганца. е-фаза является равновесной и образуется по перитектоидной реакции a-Fe+γ-Fe↔e.

Непрерывный γ-раствор претерпевает превращения в твердом состоянии. Сингулярные точки на кривых состав—свойство указывают на образование соединения FeMn и, возможно, Fe2Mn.

Расчет диаграммы состояния системы железо—марганец (с использованием литературных данных) по термодинамическим свойствам отдельных сплавов этой системы показал ее хорошее совпадение с построенной по экспериментальным данным .

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
