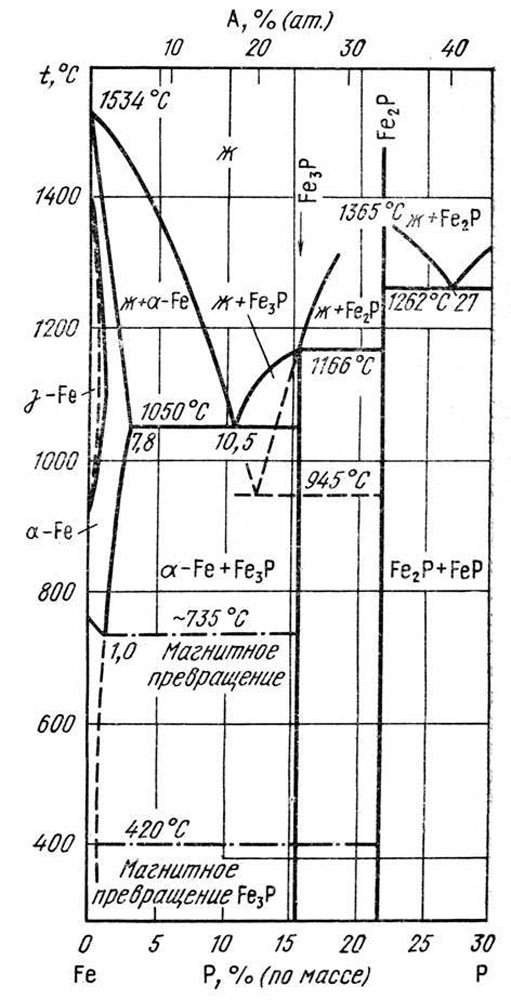

Диаграмма состояния системы железо – фосфор (Fe-P)

 Cоединение Fe₃P образуется по перитектической реакции ж + Fe2P↔Fe3P, а в случае равновесной кристаллизации образуется эвтектикаα-Fe + Fe₃P. Сплавы, содержащие более 20 % (ат.) Р, очень склонны к переохлаждению; в этом случае образуется метастабильная эвтектикаα-Fe+Fe₂P.

В сплавах системы, помимо Fe₃P и Fe₂P, существуют и более богатые фосфором соединенияFeP и FeP2. Фосфор выклинивает γ-фазу и, наоборот, как бы стабилизирует α-твердый раствор. Температура образования соединенияFe3P 1166°С; соединениеFe₂P плавится с открытым максимумом при 1365 °С. При 1050 °С плавится равновесная эвтектикаα-Fe+Fe₃P, а примерно при 945 °С — метастабильная a-Fe+Fe₂P. Максимальная растворимость фосфора в a-Fe составляет 4,9 % (ат.), а в γ-Feне превышает 0,25—0,3 % (ат.) при 1150°С.

Соединение Fe₃P имеет объемноцентрированную тетрагональную решетку с 24 атомами в элементарной ячейке; а=0,9108 нм, с=0,4455 нм, с/а=0,4891. соединениеFe₂P имеет гаксагональную решетку типа С22 (девять атомов в элементарной ячейке): а= 0,5864 нм, г=0,3460 нм; с/а=0,5921. соединениеFeP изоморфно ΜnΡ (B31): а = 0,5794 нм, b= 0,5187 нм, с=0,3095 нм. соединениеFeP₂ изоморфно FeS₂, структурный тип С18; а=0,2730 нм; 6 = 0,4985 нм; с=0,5668 нм.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
