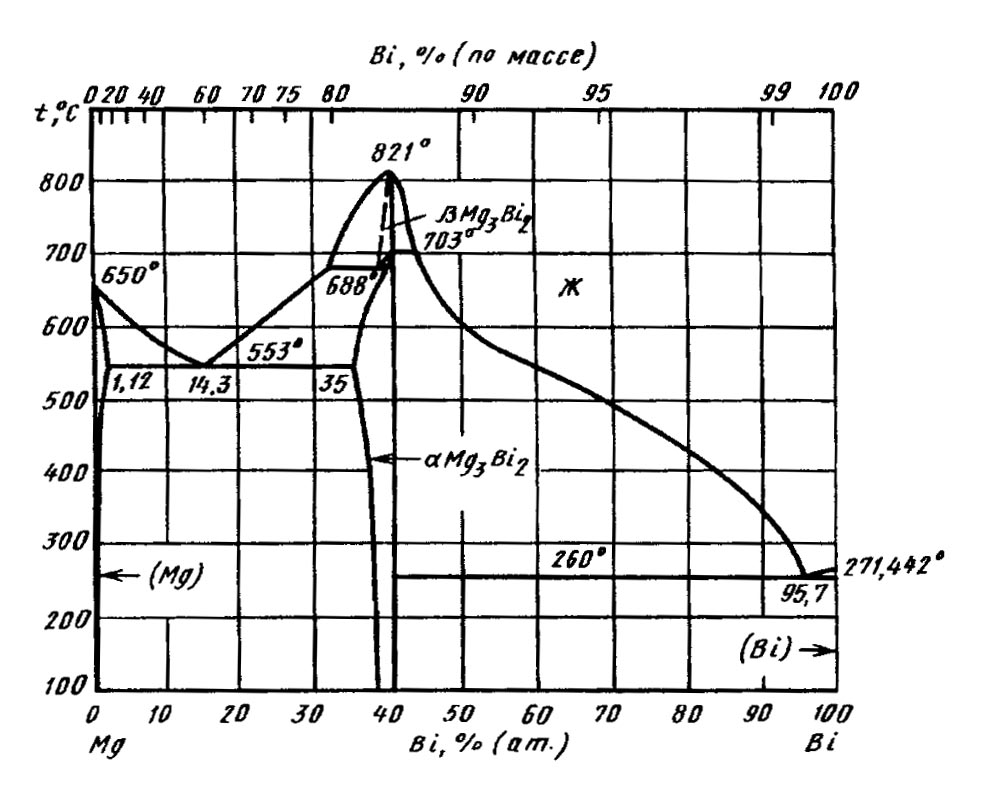

Диаграмма состояния системы висмут-магний (Bi-Mg)

Металлы неограниченно растворимы в жидком состоянии. При кристаллизации в системе конгруэнтно образуется соединениеMg₃Bi₂ при температуре 821 °С -823 °С . соединениеMg₃Bi₂ претерпевает полиморфное превращение при температуре 703 °С . Область гомогенностиMg₃Bi₂ ~2 % (ат.) . В системе наблюдаются два превращения эвтектического типа: Ж ↔ (Mg) + Mg₃Bi₂ при температуре 553 °С и содержании 14,3 % (ат.) Bi (58,9 % (по массе) Bi); Ж ↔ Mg₃Bi₂ + (Bi) при температуре 260 °С и содержании 95,7 % (ат.) Bi (99,5 % (по массе) Bi), а также превращение кататектического типа при температуре 688 °С . РастворимостьMg в Bi незначительна, однако она предполагается равной -8 % (ат.).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
