Диаграмма состояния системы углерод-тантал (C-Ta)

Сплавы
синтезировали в вакууме при температурах вблизи солидуса и исследовали
микроструктурным, рентгеновским и термическим анализами. Кривая температурной
зависимости растворимости С в Та имеет излом при 1950 °С, что соответствует
полиморфному превращению в соединении Та2С. Соединение Та2С
существует в двух модификациях. Область гомогенности βТа2С
охватывает интервал от 26 до 35,5 % (ат.) С вблизи солидуса, область твердых
растворов на основе αТа2С не превышает 2—3 % (ат.) и несколько
смещена от стехиометрического состава. Соединение ТаС имеет широкую область
гомогенности от 36,5 до 49,4 % (ат.) С
при температурах вблизи солидуса, которая несколько сужается с понижением
температуры. Построенная расчетным путем ρ—Т—х-диаграмма до 10 ГПа в области равновесий ТаС, графита и алмаза
характеризуется повышением температур плавления ТаС и его эвтектики с графитом
при увеличении давления до 6,5 ГПа. Четырехфазное равновесие указанных твердых
фаз с жидкостью должно реализоваться при давлении несколько выше 10 ГПа.

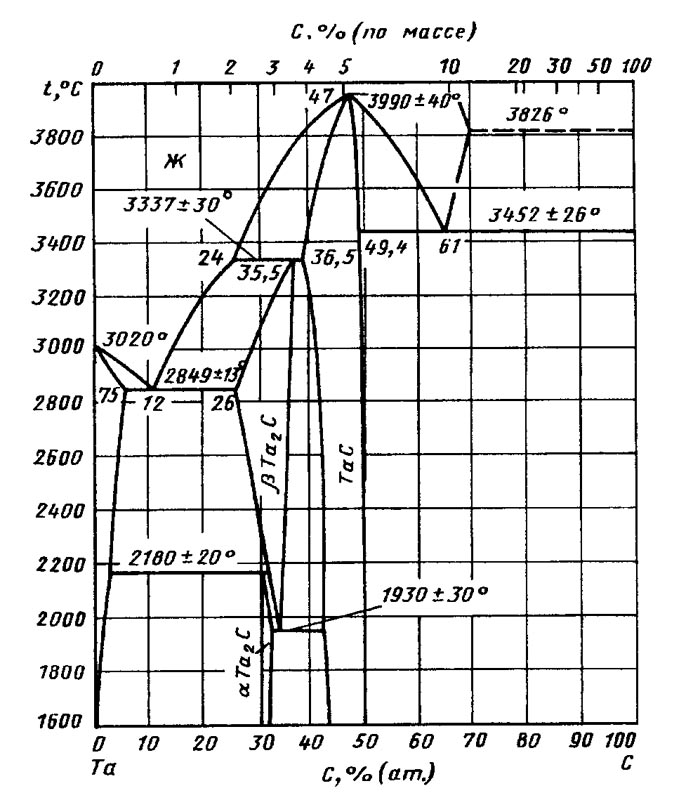

Диаграмма состояния системы углерод-тантал (C-Ta)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
