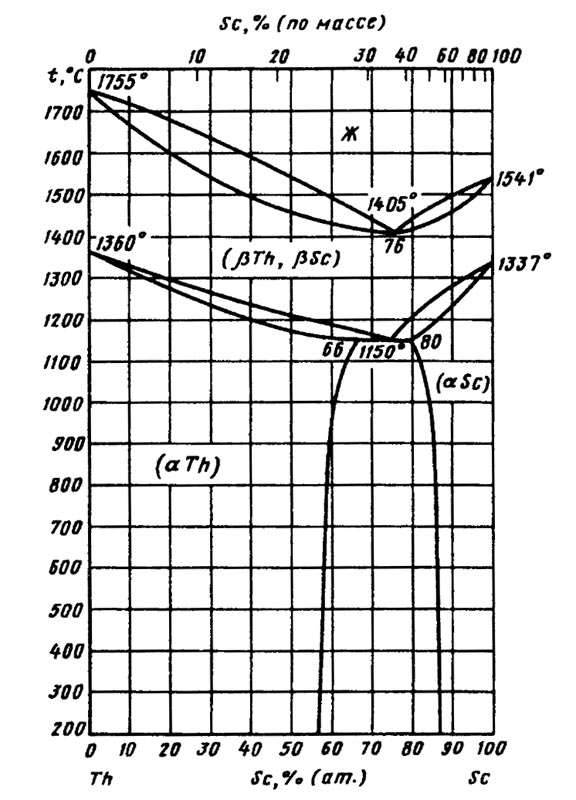

Диаграмма состояния системы скандий-торий (Sc-Th)

В системе обнаружена непрерывная взаимная растворимость высокотемпературных модификаций компонентов с ОЦК решеткой. При температуре 900 °С и концентрации приблизительно 80 % (ат.) Sc существует эвтектоидное превращение с распадом высокотемпературного твердого раствора на твердые растворы: (αΤh) и (aSc). Кривая солидус при температуре -1415 °С и концентрации-60% (ат.) Sc имеет минимум. растворимостьThв Scпри 600 °Cсоставляет 55 % (ат.). Минимум на кривых ликвидус-солидус имеет место при температуре 1405 °С и концентрации 76 % (ат.) Sc. эвтектоидное превращение имеет место при -1150 °С, а растворимостьScв (aTh) и Thв (σSc) при этой температуре соответственно равны 66 % (ат.) и 20 % (ат.).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
