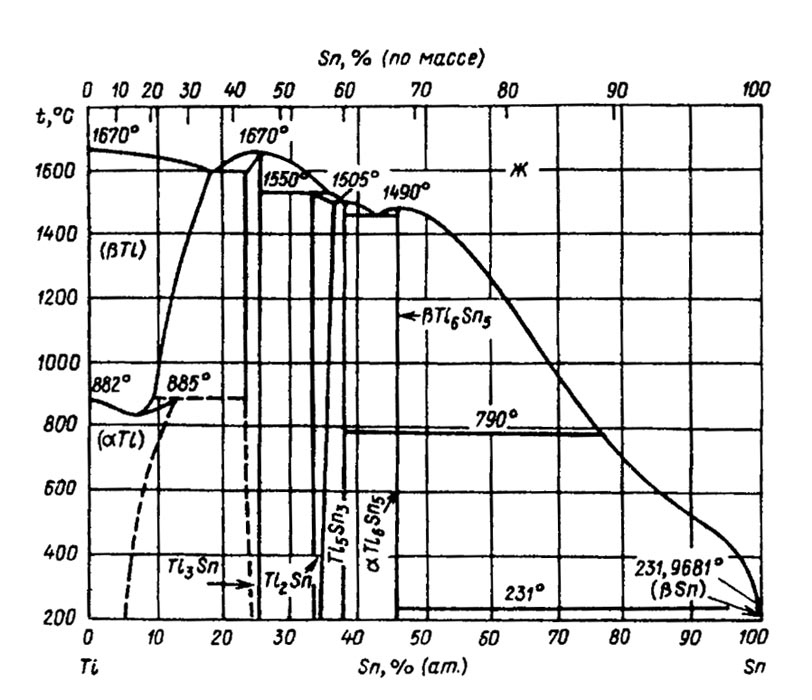

Диаграмма состояния системы олово-титан (Sn-Ti)

В системе установлено существование четырех промежуточных фаз: Ti₃Sn(23-25 % (ат.) Sn), Ti₂Sn₃ (32,7-35,9 % (ат.), Ti₅Sn₃ (37,5 % (ат.) Sn) и Ti₆Sn₅ (45,5 % (ат.) Sn). Отмечается, что соединениеTi₆Sn₅ существует в двух модификациях с температурой фазового перехода -790 °С.

Соединения Ti₃Snи Ti₆Sn₅ плавятся конгруэнтно при температурах 1670 °С и 1490 °С соответственно. Фазы Ti₂Sn и Ti₅Sn₃ образуются по перитектическим реакциям при температурах 1550 и 1505 °С соответственно.

Олово понижает температуру плавления титана. Координаты эвтектической точки(βΤi) + Ti₃Sn соответствуют: 17 ат. % Snи 1620 °С ; 18 ат. % Snи 1605 °С [X].

Максимальная растворимостьSnв (βΤi) составляет -16 % (ат.) при эвтектической температуре, а в (αTi) —9 % (ат.) при температуре перитектоидной реакции(βΤi) + Ti₃Sn↔(αTi).

Влияние Ti на точку кристаллизацииSn точно не установлено. Предполагается, что Ti снижает температуру плавленияSn на 1-2°.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
