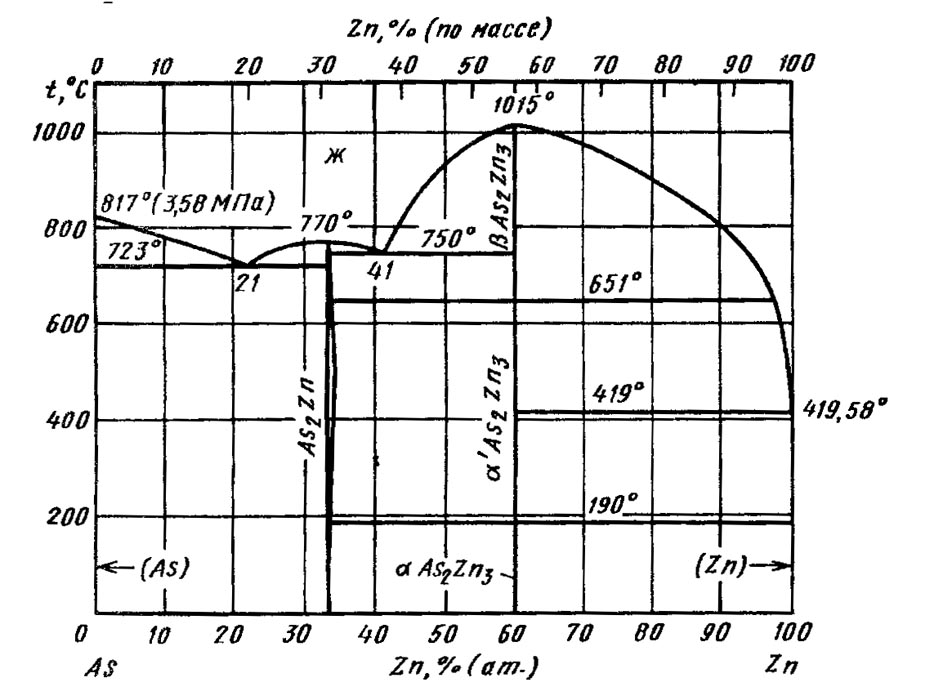

Диаграмма состояния системы мышьяк-цинк (As-Zn)

В системе установлено образование соединенийAs₂Zn и As₂Zn₃, кристаллизующихся из расплава при температурах 770 и 1015 °С, соответственно. При температуре 723 °С и содержании 21 % (ат.) Ζnосуществляется эвтектическая кристаллизация по реакции Ж ↔ (As) + As₂Zn. При температуре 750 °С происходит эвтектическое превращение с образованием смесиAs₂Zn+ βAs₂Zn₃. При температуре 410 °С эвтектическая реакция вырождена. СоединениеAs₂Zn₃ претерпевает полиморфное превращение при температурах 190 и 651 °С .

Растворимость As в βAs₂Zn₃ менее 0,002 % (ат.) при температуре 672 °С; растворимостьAsв αAs₂Zn₃ не превышает 5-10^-4 % (ат.). Температура плавленияAs₂Zn уменьшается от 723 °С при атмосферном давлении до 679 С при давлении 190 МПа. Установлено, что фаза AsZn является продуктом распада по реакцииAs₂Zn₃ + As↔ 3AsZn в условиях высокого давления (400 МПа) и температуры (800—1200 °С).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
