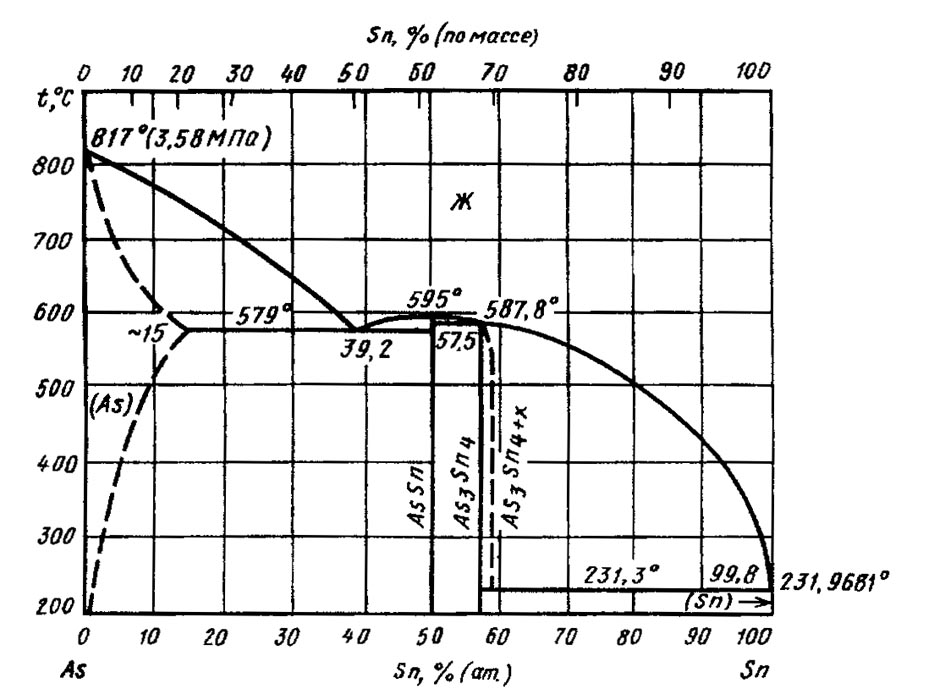

Диаграмма состояния системы мышьяк-олово (As-Sn)

В системе образуется два соединения: AsSn и As₃Sn₄. СоединениеAsSn кристаллизуется из расплава при температуре 595 °С в структуре типа NaCl (символ Пирсона cFS,пр. гр. Fm3m), соединение As₃Sn₄ образуется по перитектической реакции при температуре 587,8 °С, состав жидкости (57,8 % (ат.) Sn) близок составу кристаллизующейся фазы (57,14 % (ат.) Sn). Область гомогенности этой фазы при температуре 500 ºС расположена в интервале концентраций 57,1—60,0 % (ат.) Sn. Фаза As₃Sn₄ имеет кристаллическую структуру типа Мо₂В₅ или Bi₃Se₄. При температуре 579 °С и содержании 39,2 % (ат.) Snосуществляется эвтектическая кристаллизация Ж ↔(As) + AsSn. РастворимостьSn в Asдискутируется в литературе. Согласно термодинамическим расчетам она составляет ~3 % (ат.) при 700 °С и менее 10 % (ат.) при 579 ºС и ~4 % (ат.) при 400 °С. При температуре 231,3 °С кристаллизуется вырожденная эвтектикаAs₃Sn₄ + (Sn).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
