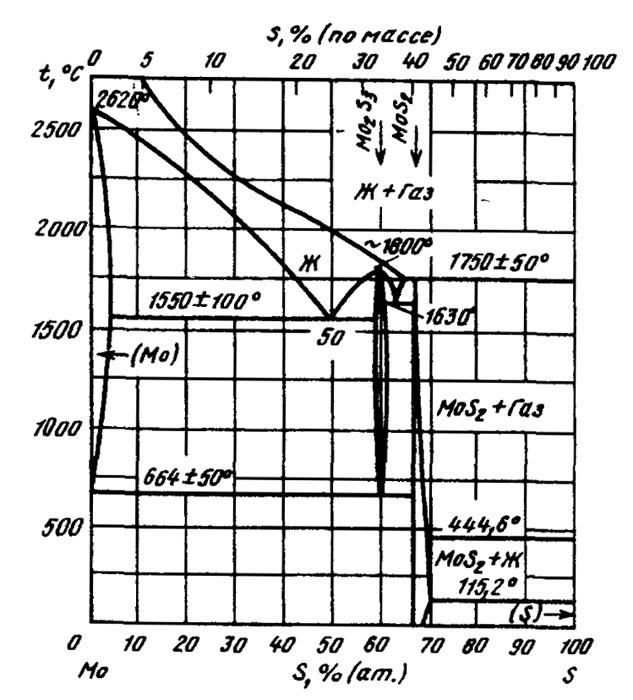

Диаграмма состояния системы молибден-сера (Mo-S)

Взаимодействие Мо с S изучалось неоднократно . В системе образуются два стабильных сульфида молибденаMo2S3 и MoS2. При содержании S более чем 72,1 % (ат.) были получены аморфные фазы, которые являются метастабильными, так как даже высокое давление паров S не может предотвратить их разложение. В фазе MoS2 может растворяться до 69 % (ат.) S при 1000 °С.

Фаза Mo2S3 не стабильна при температурах ниже 610 °С. Следует отметить, что скорость установления равновесия и образования Mo2S3 при температурах выше 610 °С низка, и требуется неделя при температуре 900 °С, чтобы достичь равновесия. Температура превращенияMo2S3 в (Мо) и MoS2 была определена равной 664±50 °С . Температура плавленияMoS2 выше 1800 °С. Термодинамические расчеты показали, что необходимо давление паров S2, равное 0,4 МПа, чтобы предотвратить разложение MoS2 при температуре 1900 °С на жидкость, более бедную S. При 0,1 МПа S2 сульфид, согласно расчету, разлагается при 1750±50 °С на жидкость с 65 % (ат.) S. Mo2S3 плавится конгруэнтно при

-1800 °С. Mo2S3 образуется по перитектической реакции при 1740±10 °С. Mo2S3 образует эвтектики с (Мо) при температуре 1550± 100 °С и концентрации 50 % (ат.) S и с MoS2 при 1630±50 °С и концентрации около 63 % (ат.) S. Температуры и составы эвтектик определены на основании термодинамических расчетов. Эвтектика между Mo2S3 и (Мо) образуется при температуре 1607± 12 °С и концентрации - 37 % (ат.) S . РастворимостьS в (Мо) достигает 1,5 % (ат.) при 1100 °С .

В диаграмме состояния учтены наиболее достоверные экспериментальные результаты, на основании термодинамических расчетов предложены уравнения, описывающие границы фазовых равновесий, а также собраны данные по термодинамическим свойствам и кристаллической структуре.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
