Диаграмма состояния системы медь-золото (Cu-Au)

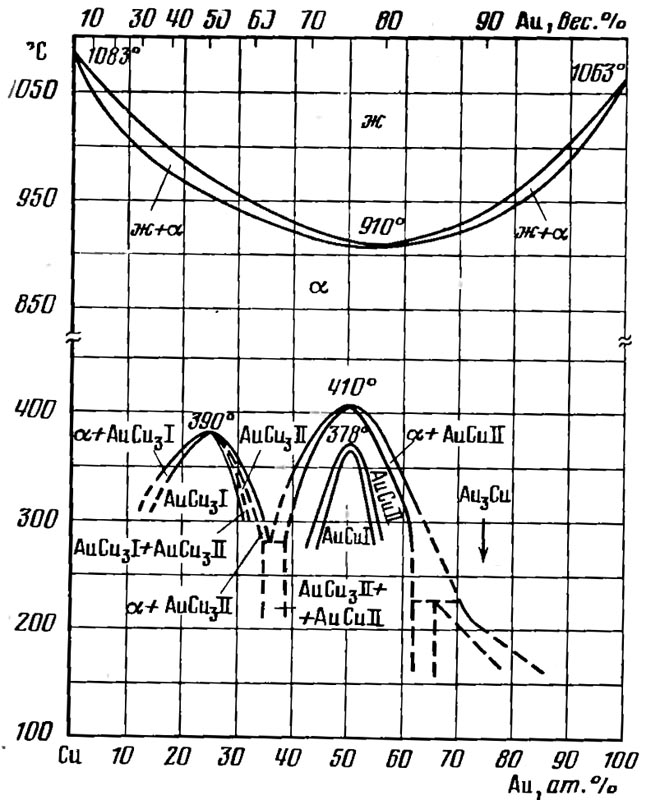

На рис. представлен обобщенный вариант диаграммы состояния Cu-Au. Установлено, что компоненты неограниченно растворимы в жидком состоянии. Кривые ликвидус и солидус имеют касание и проходят через минимум при температуре 905 °С и содержании -59,5 % (ат.) Au. Параметры решетки твердых растворов уменьшаются от Au к Cu с небольшим положительным отклонением от правила аддитивности. При понижении температуры в процессе упорядочения ГЦК твердых растворов в системе образуются три промежуточные фазы — соединения Курна-кова: Au3Cu, AuCu и AuCu3. Температура перитектоидного равновесия образования фазы Au3Cu равна 240 °С, Температура конгруэнтного перехода (Au, Cu) ↔AuCuII составляет 410 °С, а перехода AuCuII ↔AuCuI — 385 °С. Температура эвтектоидного равновесия (Au,Cu) ↔AuCuII + АuСuI равна 285 °С, а конгруэнтного перехода (Au,Cu) ↔ АиСи31 390 °С.

Более высокие значения температур образования соединений AuCu3, AuCu и Au3Cu результат расчета с использованием тстраэдрического приближения метода кластерных вариаций и потенциала Lennard—Jones; точка Курнакова для фазы AuCua составляет 742 °С, для фазы AuCu 536 "С, для фазы Au3Cu 414°С . Соединение AuCu существует в двух модификациях: AuCuI имеет упорядоченную тетрагональную структуру, AuCuII — ромбическую структуру.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
