Диаграмма состояния системы кремний-скандий (Si-Sc)

Диаграмма состоянияSc-Si построена в работе. Сплавы получали плавлением шихты в дуговой печи на медном водоохлаждаемом поду с нерасходуемым вольфрамовым электродом в среде геттерированного аргона. Б качестве исходных компонентов применяли Sc чистотой 99,85% (по массе) Sc и Si- не менее 99,9% (по массе) Si. Исследование проводили методами рентгеновского, дифференциального термического и микроструктурного анализов.

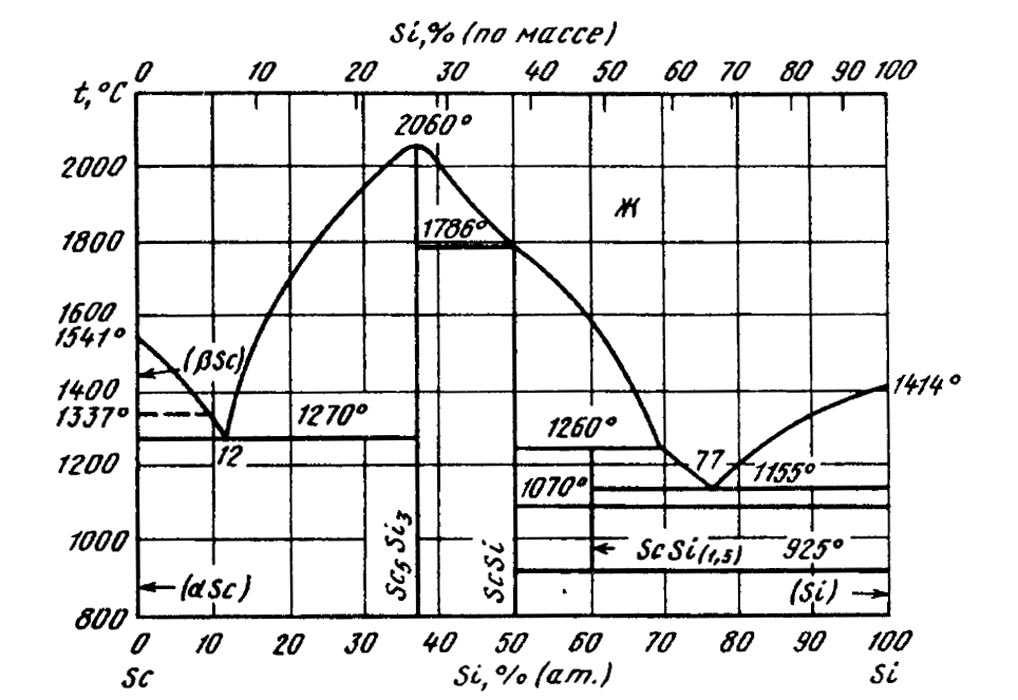

Силицид Sc5Si3 плавится конгруэнтно при -2060 °С, остальные соединения образуются по перитектическим реакциям: ScSiпри температуре 1786 °С, aScSi, 5-при 1260 °С.

Соединение ScSi, 5 претерпевает полиморфное превращение при температуре 1070 °С и эвтектоидно распадается при 925 °С на ScSiи (Si). Совместная эвтектическая кристаллизация силицидаScSi, 5 и твердого раствора на основе Siосуществляется при 1155 °С. В эвтектике содержится 77 % (ат.) Si. Установлено, что высокотемпературная модификация ScSi5(β) не сохраняется в литых сплавах при охлаждении расплава на медном водоохлаждаемом поду. В эвтектике содержится 12 % (ат.) Si. Взаимная растворимость компонентов составляет менее 1 % (ат.).

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
