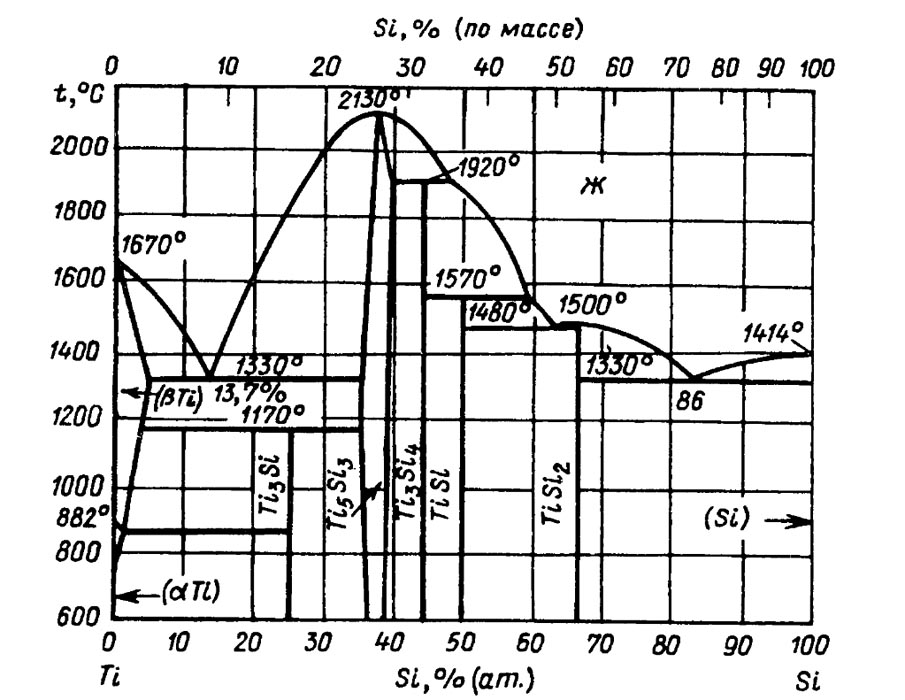

Диаграмма состояния системы кремний – титан (Si-Ti)

Диаграмма состоянияSi-Ti приведена по данным работы, основывающейся в основном на экспериментальных результатах работы.

Сплавы изготовляли плавкой в дуговой печи в инертной среде с использованием в качестве шихтовых материалов монокристалловSi и иодидного Ti. Слитки после многоступенчатого отжигав кварцевых ампулах закаливали в воде и исследовали микроструктурным и рентгеновским анализами.

В системеSiTi существуют пять соединений: Ti3Si, Ti5Si3, Ti3Si4, TiSi и TiSi2.СоединениеTi3Si образуется по перитектоидной реакции при температуре 1170 °С, соединенияTi5Si3 и TiSi2 плавятся с открытым максимумом при температурах 2130 и 1500 °С соответственно. соединенияTi3Si4 и TiSi кристаллизуются по перитектическим реакциям при температурах 1920 и 1570 °С соответственно. СоединениеTi5Si3 имеет заметную область гомогенности, составляющую при температуре 1300 °С 4 % (ат.) в концентрационном интервале от 35,5 до 39,5 % (ат.) Si. При температуре 1330 °С в сплавах, богатых Tiи Si, осуществляется эвтектическая кристаллизация при содержании 13,7 и 86 % (ат.) Siсоответственно.

Растворимость Siв Tiсоставляет менее 0,7 % (ат.) при температуре 800 °С, -3,35 % (ат.) при температуре 1000 °С и -5 % (ат.) при температуре 1200 °С.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
