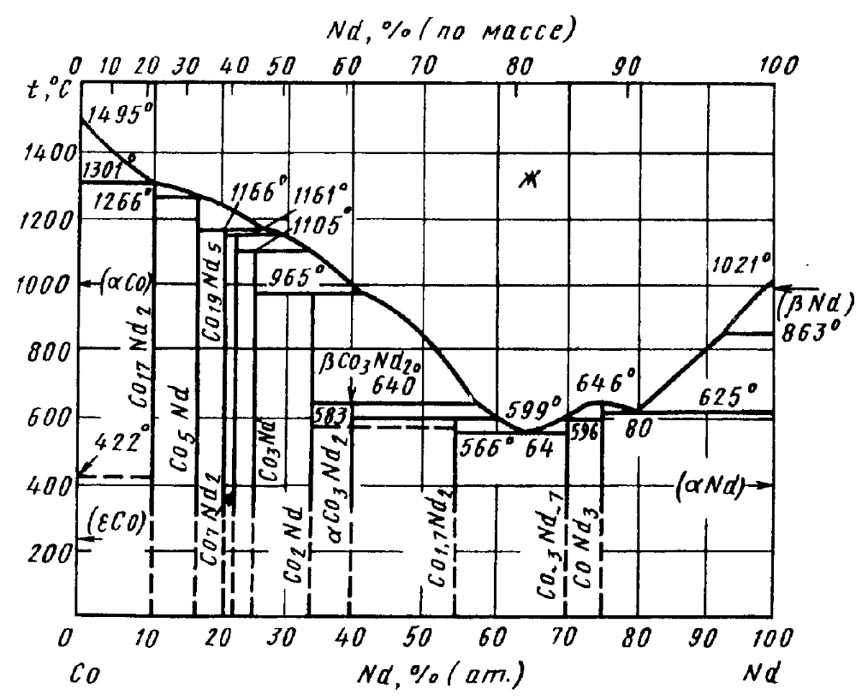

Диаграмма состояния системы кобальт – неодим (Co-Nd)



Диаграмма состояния Со—Nd исследована во всем интервале концентраций методами дифференциального термического, рентгеноструктурного и микроструктурного анализов.

Сплавы выплавляли в дуговой печи из Со чистотой 99,9 %(по массе) и Nd чистотой 99,07 %(по массе). В системе Со—Nd при кристаллизации образуются десять промежуточных фаз. Взаимная растворимость компонентов в твердом состоянии практически отсутствует .

Соединение CoNd3 образуется конгруэнтно при температуре 646 °С. Остальные промежуточные фазы образуются по перитектическим реакциям: Co,7Nd2 (1301 °С, Co.Nd(1266°C, Co,9Nd5 (П66 °С), Co7Nd2(1161 °С); Co3Nd(1105 °C), Co2Nd(965 °С), Co3Nd2 (640 °C); Co, 7Nd2 (599 °C), Co3Nd7 (596 °С). Предположительно соединенияCo7Nd2 и Co3Nd2 существуют в двух модификациях. Температура полиморфного переходаCo3Nd2 — 583 °С.

В системе протекают две эвтектические реакции:

Ж ↔(Nd) + CoNd3 при 625 °С и 80 % (ат.) Nd;

Ж ↔ Co3Nd7 + Со7Nd2 при 560 °С и 64 % (ат.) Nd.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
