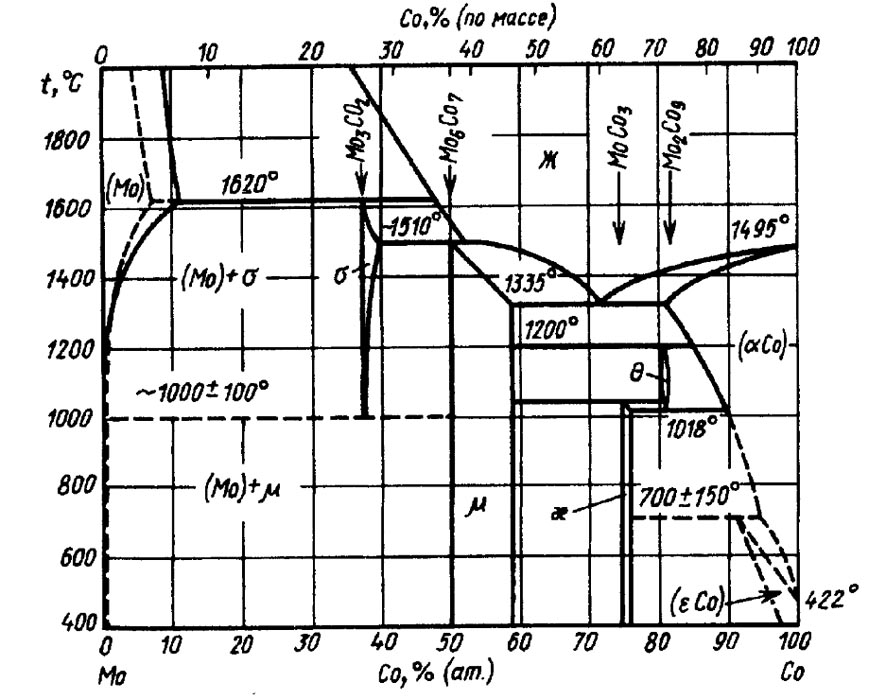

Диаграмма состояния системы кобальт – молибден (Co-Mo)



В системе установлено существование четырех промежуточных Фаз: Мо3Со2 (о), Мо6Со7(μ), МоСо, (к), Мо2Со9(Θ) — и граничных твердых растворов на основе Мо и Со. Отмечается сильная температурная зависимость взаимной растворимости исходных компонентов. Растворимость Со в (Мо) равна 11,5 % (ат.) при температуре 1620 °С и 1,5 % (ат.) при температуре 1300 °С, Растворимость Мо в (αСо) - 19,5 % (ат.) при 1300 °С и 17,5 % (ат.) при 1200 °С. Молибден повышает температуруε ↔ α перехода в Со. Наиболее вероятно, что твердый раствор на основе εСо образуется по перитектоидной реакции (αСо) + МоСо3 при температуре 700±150 °С .

Фаза σ (Мо3Со2) образуется по перитектической реакции Ж + (Мо) при температуре 1620 °С, существует в интервале концентраций 36-37 % (ат.) Со при температуре 1510 °С и эвтектоидно распадается при температуре 1000±100 °С .

Фаза μ (Мо6Со7) образуется по перитектической реакции Ж + Мо3Со2 при температуре 1510 °С. Область гомогенности 51,5— 58,5 % (ат.) Со расположена в интервале температур 1300— 800 °С .

Фазы МоСо3 (к) и Мо2Со9(Θ) образуются в результате перитектоидных реакций в твердом состоянии при температурах 1025 и 1200 °С соответственно . Фаза к гомогенна в интервале концентраций 75—76,5 % (ат.) Со , 22,6—23 % (ат.) Мо при температуре 950-900 °С.

Фаза θ эвтектоидно распадается на МоСо3 и α Со при температуре 1018 °С .



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
