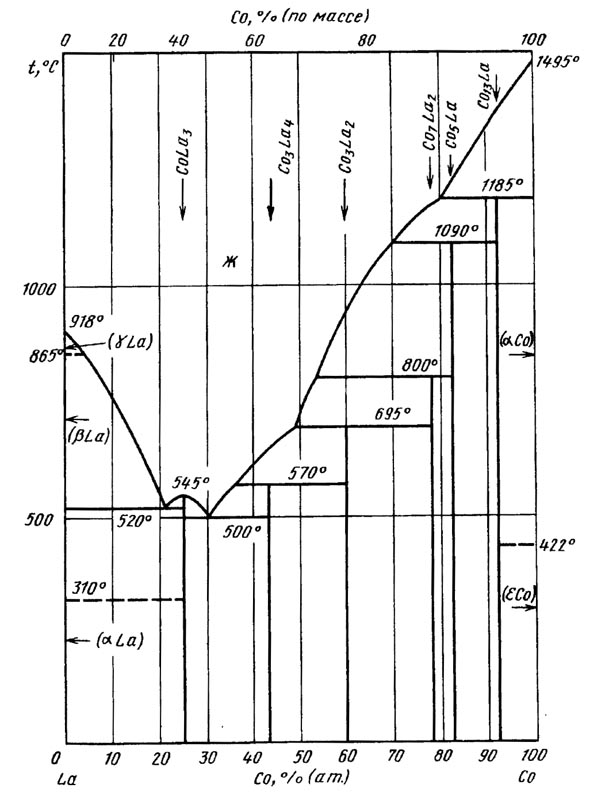

Диаграмма состояния системы кобальт – лантан (Co-La)

 Система Со—La исследована многократно . Диаграмма состояния Со—La построена во всем интервале концентраций по результатам микроструктурного, рентгеновского и дифференциального термического анализов. Со и La неограничено растворимы друг в друге в жидком состоянии. При кристаллизации в системе образуется шесть промежуточных фаз, из которых соединениеCoLa₃ плавится конгруэнтно при 545 °С . СоединенияCo₃La₄, Co₃La₂, Co₃La₂  Co₅Laи Co₁₃La образуются по перитектическим реакциям. соединениеCo₇La₂ существует в двух модификациях . В системе образуется соединениеCo₁₉La₅ предположительно при температуре 868 °С. В системе существуют две эвтектики . РастворимостьLa Со при температуре 1000 °С составляет менее 0,05 % (ат.).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
