Диаграмма состояния системы кальций-таллий (Ca-Tl)

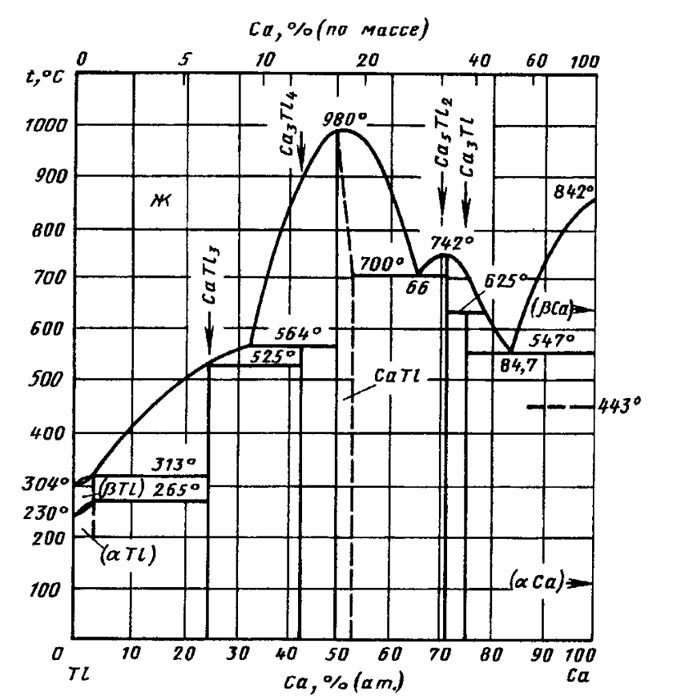

Диаграмма состояния Са—Т1 построена по результатам термического, микроструктурного, рентгеновского и химического анализов . Сплавы Са с Т1 получали из компонентов в железных тиглях в атмосфере Аr, используя в качестве шихтовых материалов Са чистотой 99,8 % (по массе) и Т1 чистотой 99,999 % (по массе) . В системе образуется пять соединений, из которых СаТ1 и Са5Т12 плавятся конгруэнтно при 980 и 742 °С, соответственно, а СаТ13, Са3Т14 и Са3Т1 образуются по перитектическим реакциям при температурах 525, 564 и 625 °С, соответственно. Область гомогенности соединенияCaTl отвечает 50—53 % (ат.) Са. При температуре 700 °С и содержании 66 % (ат.) Са кристаллизуется эвтектикаCaTl +  Са5Т12. При температуре 547 °С и содержании 84,7 % (ат.) Са также осуществляется эвтектическая кристаллизация с образованием смеси Са3Т1 + βСа. Твердые растворы на основе β и α модификаций Т1 содержат -2,5 % (ат.) Са и образуются по перитектической реакции при 313 °С и перитектоидной при 265 °С.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
