Диаграмма состояния системы кальций-литий (Ca-Li)

По диаграмме состояния Са—Li имеется большое число публикаций, обобщенных в справочниках .

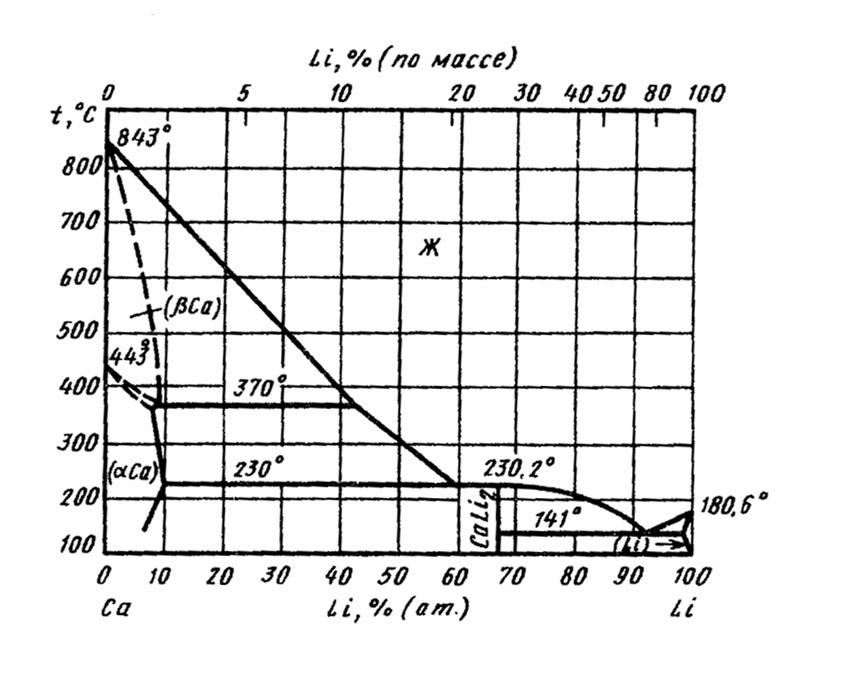

Обобщенный вариантдиаграммы представлен на рис. Этот вариант существенно отличается от ранее опубликованных вариантов: основное отличие касается условий образования единственного в системе соединенияCaLi2. Это соединение участвует в кристаллизации двух эвтектик: (αСа) + CaLi2 при температуре 230 °С и CaLi2 + βLi) при температуре 141 °С.
Кататектическая реакция распада βСа на смесь (αСа) + Ж наблюдается в сплавах системы при температуре 370 °С. Максимальная растворимостьLi в (αСа) при этой температуре достигает 10 % (ат.), а Са в Li)-1,1 % (ат.) при температуре эвтектики.
Соединение CaLi2 по своей кристаллохимической природе принадлежит к семейству фаз Лавеса, имеет гексагональную структуру типа MgZn2 (символ Пирсона hP2, пр.гр. Р63/ттс), параметры решеткиа - 0,6313 нм и с - 1,1028 нм.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
