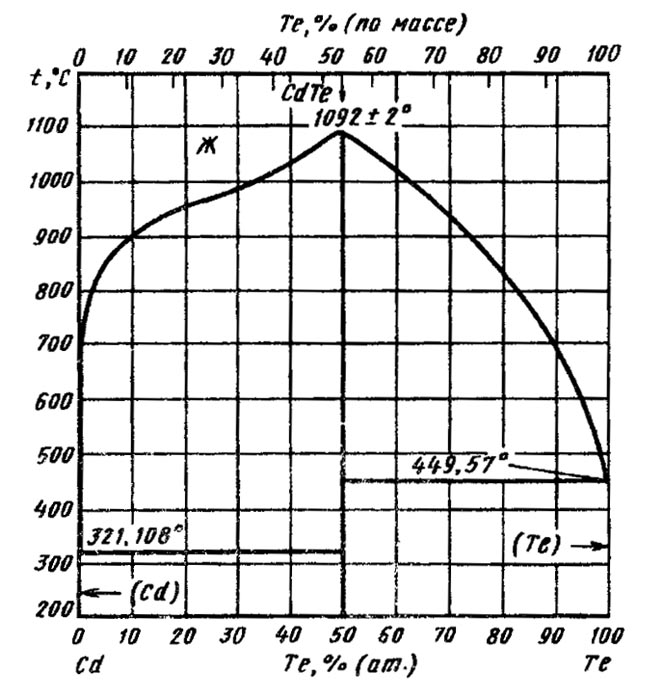

Диаграмма состояния системы кадмий-теллур (Cd-Te)



Температура плавления соединенияCdTe соответствует 1092 °С. Максимум на кривой ликвидус смещен в сторону избытка теллура относительно стехиометрического состава на 4- 10 4 % (ат.) . СоединениеCdTe имеет узкую область гомогенности: при 727 °С она простирается на 2- 10-4 % (ат.) как в сторону избытка Cd, так и в сторону избытка Те .

Вырожденные эвтектики со стороны Cd и Те имеют температуру плавления чистых металлов. Результаты термодинамических расчетов фазовых равновесийв системе Cd—Те находятся в хорошем согласии с экспериментальными данными.

Температура плавленияCdTe понижается с увеличением давления . СоединениеCdTe может существовать в двух модификациях: в структуре типа вюртцита и сфалерита.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
