Диаграмма состояния системы бор-вольфрам (B-W)

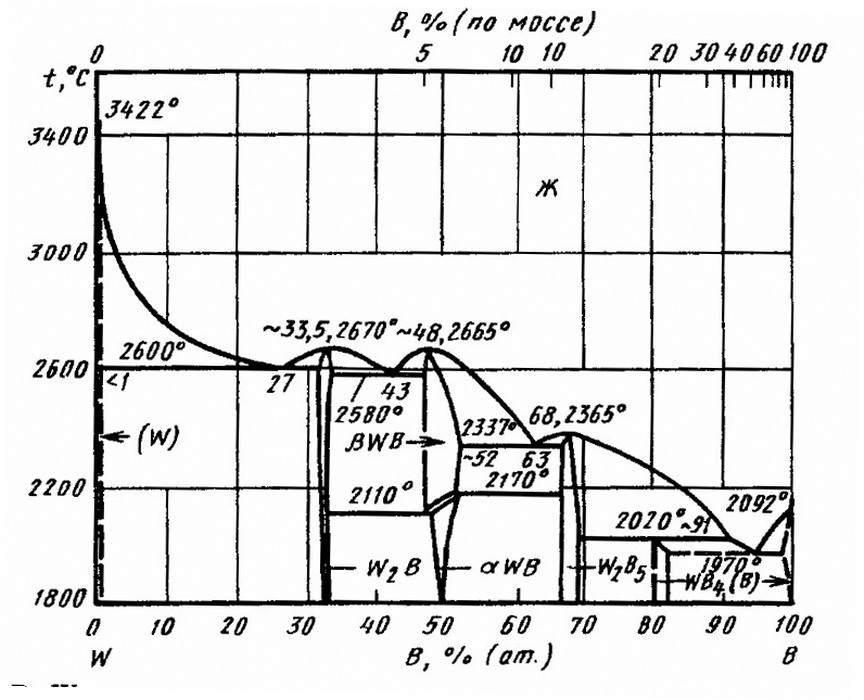

В системе образуются четыре соединения: W₂B ,WB, W₂B₅, WB₄ (или WB₁₂). Соединение WB имеет две полиморфные формы (α, β). Растворимость В в (W) составляет 0,15 % (ат.) при температуре 2650 °С и -0,025 % (ат.) при температуре 2000 °С. Соединение W₂B (2,86 % (по массе) В) плавится конгруэнтно при 2740°С . СоединениеW₂B имеет узкий интервал гомогенности вблизи концентрации33,5% (ат.) В . Эвтектика (W) + W₂B кристаллизуется при температуре 2650 °С и содержании 25 % (ат.) В  . Соединение βWB(5,56 % (по массе) В) плавится конгруэнтно при 2800 °С. Область гомогенности соединения находится в пределах 47,5—52 % (ат.) В . Температура а ↔ β превращения возрастает с увеличением содержания В от 2300 до 2400 °С в сплавах, богатых W и В, соответственно. Эвтектика WB + W₂B кристаллизуется при температуре 2580±12 С и содержании 43±1 % (ат.) В.

Соединение W₂B (12,82 % (по массе) В) плавится конгруэнтно при температуре 2365±15 °С и содержании 68±1 % (ат.) В , Эвтектика βWB + W₂B₅ образуется при температуре 2337±7 °С и содержании 63 ±1 % (ат.) В . Высший борид в системе имеет состав WB₁₂,. Эвтектика между WB₄ (или WB₁₂) и (В) кристаллизуется при температуре 1970 °С и содержании 95—96 % (ат.) В. Растворимость W в В незначительна.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
