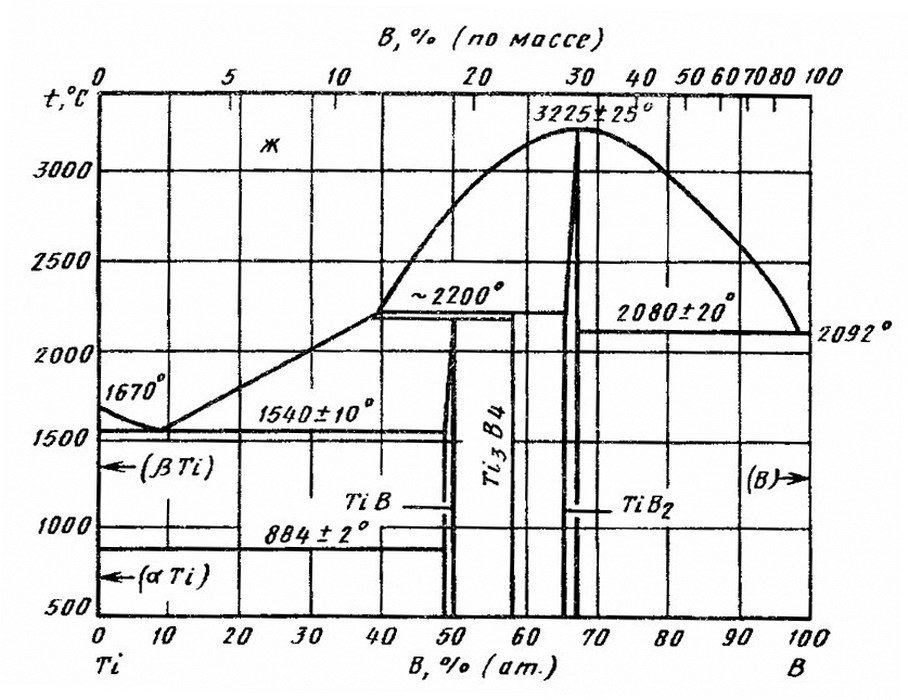

Диаграмма состояния системы бор-титан (B-Ti)

В жидком состоянии компоненты неограниченно растворимы друг в друге. При кристаллизации образуется сложная система с тремя промежуточными фазами со стороны В: TiB, Ti₃B₄, TiB₂. Взаимная растворимость компонентов в твердом состоянии практически отсутствует. При температуре 1540 ±10 °С кристаллизуется эвтектика βTi + TiB. Соединение TiB₂ плавится конгруэнтно при 3225 ±25 °С, имеет небольшую область гомогенности. Соединения Ti₃B₄ и TiB образуются по перитектическим реакциям при температурах -2200 и  2180°С, соответственно.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
