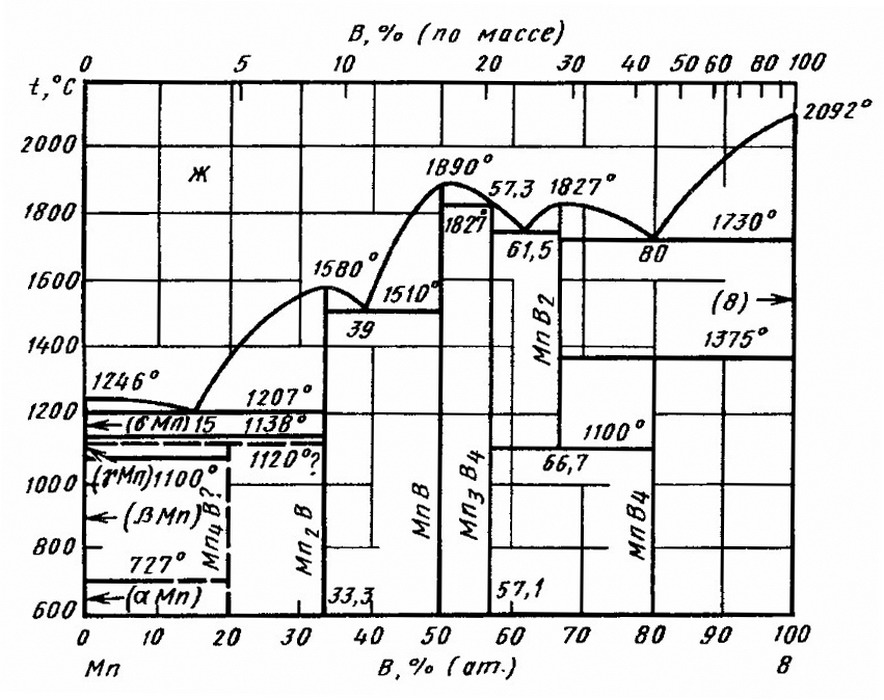

Диаграмма состояния системы бор-марганец (B-Mn)

В системе установлено образование шести боридов. Бориды Мn2В, МnВ, МnВ2 плавятся конгруэнтно, а Мn3В4 образуется по перитектической реакции. Способ образования соединения Мn4В точно не установлен, предполагается, что оно образуется по перитектоидной реакции. По перитектоидной реакции образуется соединение МnВ4. При содержании 51—55 % (ат.) В и температуре 1000 °С существует фаза со структурой ВО. Максимальная растворимость Мn в B составляет 4,2 % (ат.) . При растворении В в (αМn) параметр решеткиа последнего увеличивается от 0,89128 до 0,89204 нм.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
