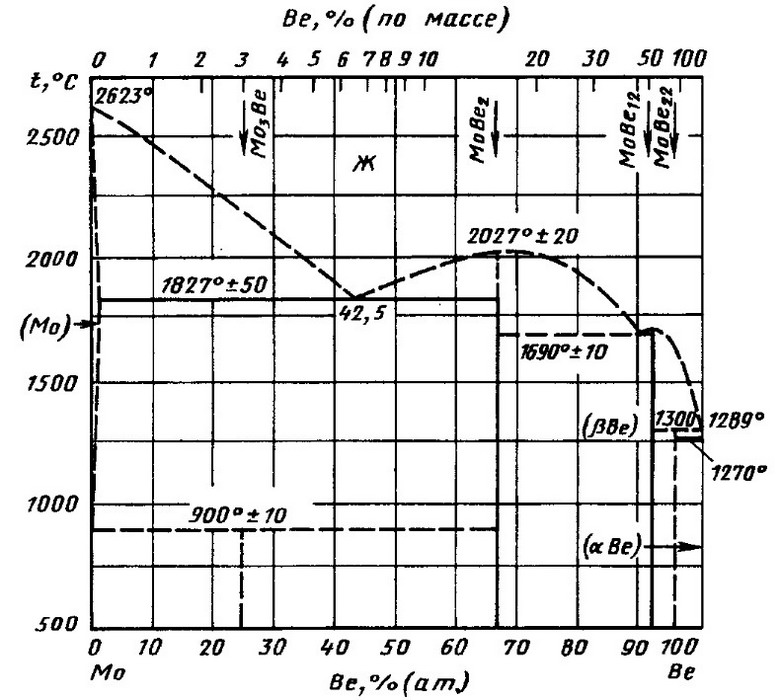

Диаграмма состояния системы бериллий-молибден (Be-Mo)

В сплавах существуют три промежуточные фазы и области твердых растворов на основе молибдена (Мо) и бериллия (Be). Растворимость Be в (Мо) при эвтектической температуре, 1740 и 1480 °С составляет 0,53; 0,42 и 0,2 % (ат.), соответственно . Растворимость Мо в (Be) контролируется количеством дефектов. Соединение МоВе2 плавится конгруэнтно при 2027±20 °С . Между (Мо) и МоВе2 образуется эвтектика при температуре 1827±50 °С и содержании 42,5 % (ат.) Be . Соединение МоВе12 плавится при -1700 °С и образует эвтектику с МоВе2 при температуре 1690±10 °С . Соединение МоВе22   кристаллизуется при

температуре -1300 °С перитектически из Ж + МоВе12 и образует с (Be) вырожденную эвтектику.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
