Диаграмма состояния системы бериллий-гафний (Be-Hf)

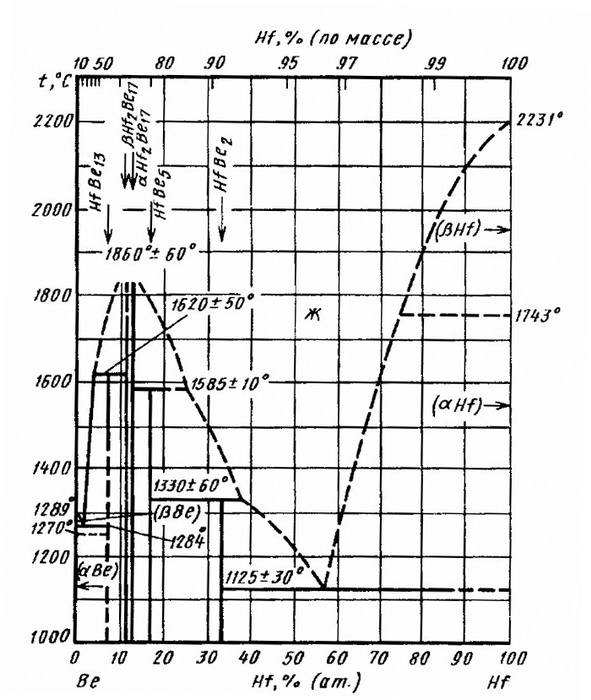

В сплавах системы образуется пять интерметаллических соединений: HfBe₁₃, α и βHf₂Be₁₇, HfBe₅ и HfBe₂. Соединения HfBe₁₃, HfBe₅ и HfBe₂ плавятся инконгруэнтно; характер плавления соединений α и βHf₂Be₁₇ не определен. Температура кристаллизации эвтектики: Ж ↔ (Be) + HfBe_l3 составляет -1284 °С; другая предполагаемая эвтектика HfBe₂ + αHf образуется при температуре 1125±30 °С. Растворимость Hf в Be незначительна. На рис. представлена часть диаграммы состояния системы Hf—Be в области концентраций от 0 до 70 % (ат.) Be . Штриховые линии — экспериментальные результаты, сплошные линии — данные расчета. В сплавах, содержащих 30—60 % (ат.) Be, образуется метастабильная фаза mHfBe, которая имеет упорядоченную кристаллическую решетку типа СrВ; параметры ромбической решетки: а = 0,334 нм, b = = 1,000 нм, с = 0,372 нм.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
