Диаграмма состояния системы алюминий-литий (Αl-Li)

Диаграмма состояния Al—Li характеризуется образованием трех соединений. Соединение AlLi (β-фаза) плавится конгруэнтно при 697 °С. Соединения Al2Li3(γ-фаза) и Al4Li9(ε-фаза) образуются по перитектическим реакциям при температурах 520 и 335 °С, соответственно. Для Соединения Al2Li3 ранее была принята формула А11л2. Соединение Al4Li9(ε-фаза) претерпевает полиморфное превращение при температуре -275 С . Со стороны А1 и со стороны Liв системе имеют место эвтектические превращения при температурах 600 и 167 °С, соответственно.
Для эвтектического превращения со стороны Аl определялись также значения температуры в пределах 590—602 °С и концентрации эвтектической точки в пределах 22,5—30 % (ат.) Li. Температура кристаллизации Соединения AlLiсоставляет 718 С  или 660,4 °С по разным источникам. Температура перитектического превращения с образованием Соединения АlLi2 равна 521 С, концентрация Liв жидкой фазе 78 % (ат.).

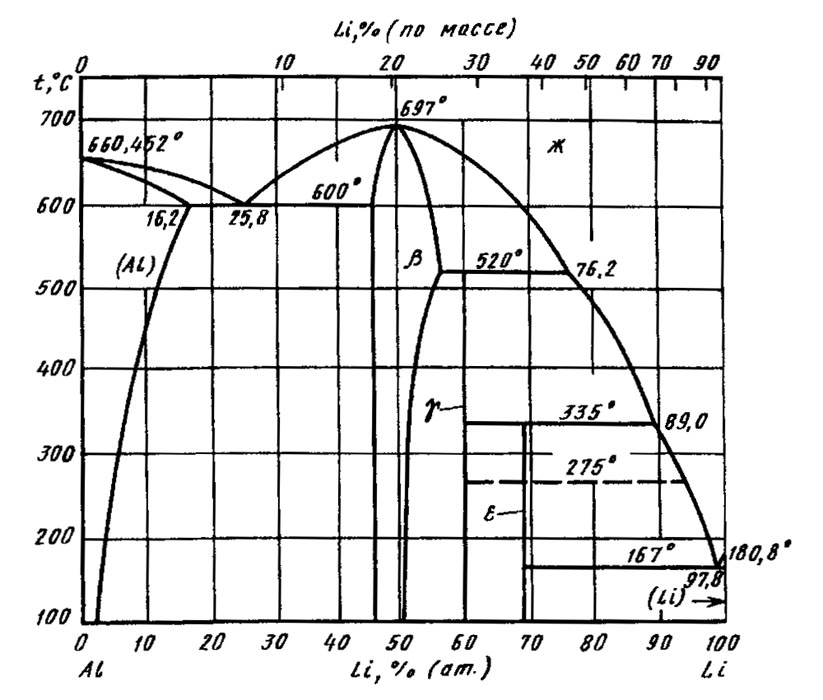

Диаграмма состояния системы алюминий-литий (Αl—Li)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
