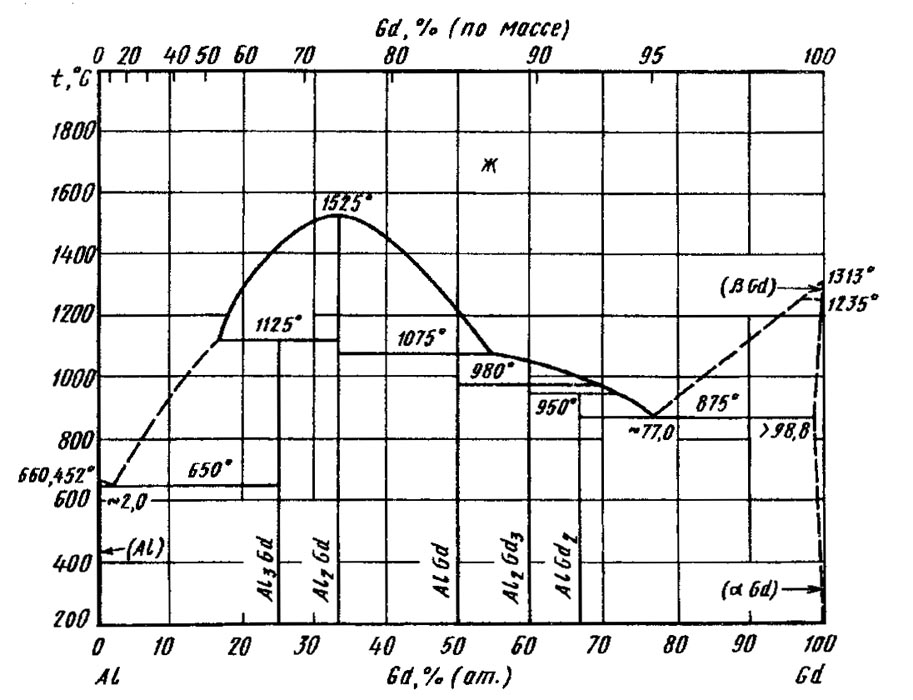

Диаграмма состояния системы алюминий-гадолиний (Αl-Gd)

Установлено эвтектическое превращение Ж ↔ (Al) + Al3Gd при температуре 645 °С и содержании Gd в эвтектике 2 %(ат.) Сообщается о наличии перитектоидного превращения (Al) + Al3Gd↔ Al4Gdпри температуре 400 С и о возможном превращении в соединении Al3Gd, обусловленном упорядочением, температура которого на 2 °С ниже температуры эвтектического превращения. температура кристаллизации эвтектики (aGd) + AlGd2 составляет 850 °С, а содержание Gdв эвтектике - 80,5 % (ат.) Gd.
Диаграмма состояния построена во всей области концентраций по результатам микроструктурного, термического и рентгеновского анализов . Сплавы плавили в дуговой печи с использованием А1 чистотой 99,99 % (по массе) и Gdчистотой 99,9 % (по массе). В результате исследования было подтверждено существование ранее известных соединений Al3Gd, Al2Gd, AlGd, Al2Gd3 и установлен состав наиболее богатого Gdсоединения AlGd2 .


Диаграмма состояния системы алюминий-гадолиний (Αl-Gd)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
