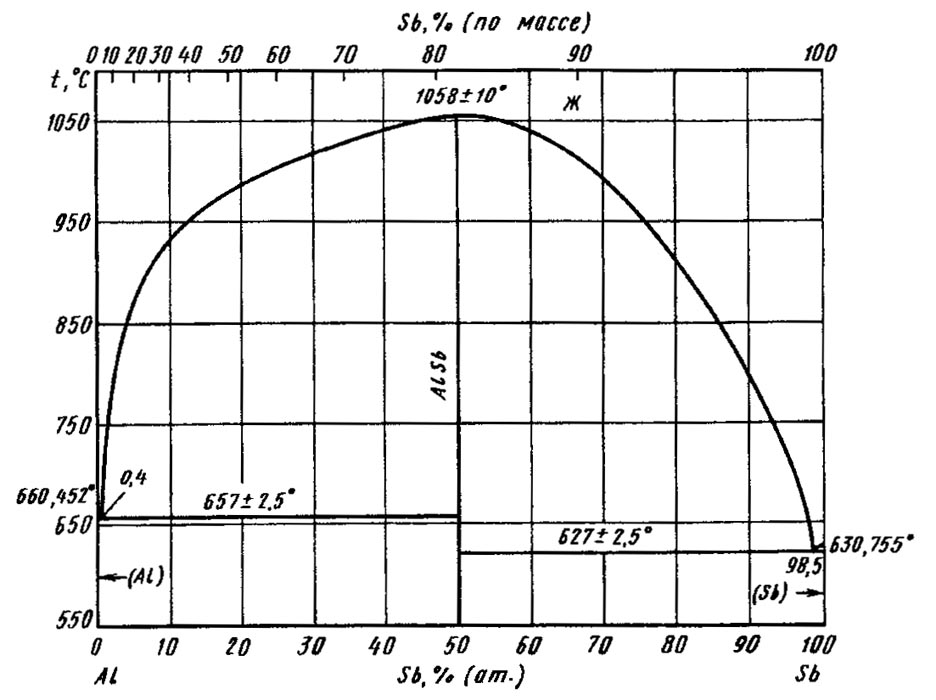

Диаграмма состояния системы алюминий – сурьма (Al-Sb)

Диаграмма состояния, приведенная в работе , характеризуется наличием соединенияAlSb, которое плавится конгруэнтно при температуре 1065 °С и участвует в двух нонвариантных эвтектических превращениях при температуре 657 °С и содержании 0,25 %(ат.)

[1,1 % (по массе)] Sb и при температуре 630,5 °С и содержании -100 % (ат.) Sb. Кристаллизация эвтектикиAlSb+ (Sb) протекает при содержании Sbв сплаве 95,6 % (ат.). Дальнейшие исследования были связаны, в основном, с изучением свойств фазы AlSb, температура плавления которой была определена равной 1069 °С , 1057 °С , 1052 °С . В обзорной работе, учитывающей все имеющиеся экспериментальные данные, приведена обобщенная диаграмма состоянияAl—Sb. Для соединенияAlSbвыбрана температура плавления 1058 °С. Эвтектики кристаллизуются при температуре 657 °С и содержании 0,4 % (ат.) Sbи при температуре 627 °С и содержании 98,5 % (ат.) Sb.

Растворимость Sbв (Аl) в интервале температур 200—645 °С составляет менее 0,002 % (ат.).

Соединение AlSbимеет кубическую структуру типа ZnS(символ Пирсона C.F8; пр. гр. F43m) с параметрома = 0,61361 нм , а = = 0,61355 нм . При давлении 12—12,5 ГПа кубическая структура трансформируется в тетрагональную типа βΖn с параметрами решеткиа = 0,5375 нм, с = 0,2892 нм .

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
