Диаграмма состояния системы алюминий – платина (Al-Pt)

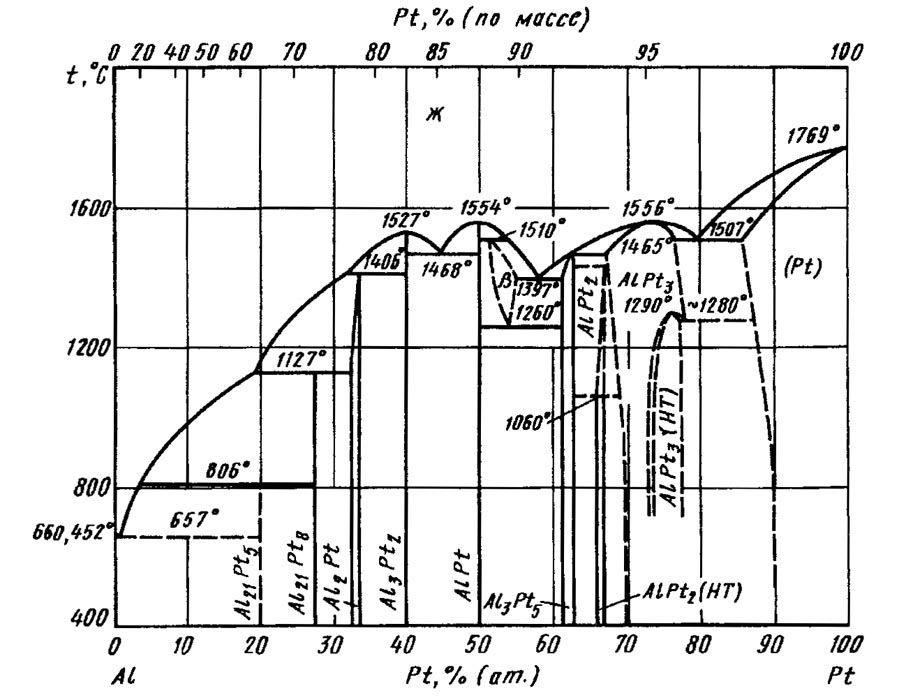

На рис.  представлен обобщенный вариант диаграммы состоянияAl—Pt. ВсистемеAl—Pt образуются соединенияAl₂₁Pt₅, Al₂₁Pt₈, Al₂Pt, Al₃Pt₂, AlPt, Al₃Pt₅, AlPt₂иAlPt₃. Низкотемпературная модификация AlPt₂ (НТ) существует при температуре ниже -1060 °С. Соединение AlPt₃ также претерпевает полиморфное превращениеAlPt₃ ↔ AlPt₃ (НТ) при 1290 °С. Однако по количеству его полиморфных модификаций имеются разногласия. Установлены три полиморфные модификации соединенияAlPt₃ — γ₁, Yj, γ₂. Среднетемпературная модификация AlPt₃(γ1) изоструктурна Si₃V.

Растворимость Pt в (Al) не обнаружена . Однако при высоких скоростях кристаллизации растворимостьPt может достигать -2 % (ат.) . Максимальная растворимость Аl в(Pt) при температуре 1507 °С составляет 16,2 % (ат.). С понижением температуры растворимость Аl в (Pt) уменьшается и достигает -10 % (ат.) при температуре 500 °С.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
