Диаграмма состояния системы золото – никель (Au-Ni)

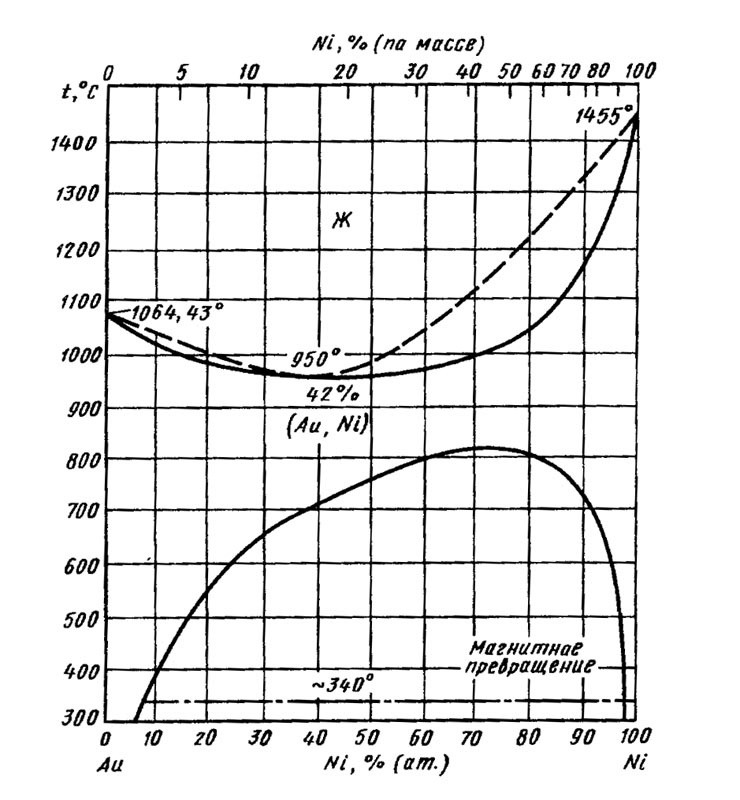

Сплавы системы кристаллизуются с образованием непрерывного ряда твердых растворов. Кривые ликвидуса и солидуса пересекаются в точке минимума при содержании -42 % (ат.) Ni и температуре около 950 °С. В твердом состоянии при температуре ниже 812 °С существует широкая область несмешиваемости, которая была определена различными методами физико-химического анализа и термодинамическими расчетами .

В системеAu—Ni возможно образование упорядоченных метастабильных структур. В процессе распада твердого раствора при температурах выше 500 °С образуются нестабильные и существующие в очень узком интервале температур упорядоченные фазы: Au₃Ni [9,03 % (по массе) Ni], AuNi [22,95 % (по массе) Ni] и AuNi₃ [47,2 % (по массе) Ni].

Кристаллические структуры и постоянные решетки метастабильных упорядоченных структур:

Au₃Ni — кубическая сингония, а - 0,3948 нм;

AuNi — тетрагональная сингония, а - 0,3822*0,3830 нм, с = -0,3712+0,3725 нм;

AuNi₃ — кубическая сингония (тип AuCu₃), а 0,3675 нм.

Расчет диаграммы состояния с использованием оптимизации имеющихся термодинамических данных и координат точек бимодальной кривой методом наименьших квадратов и стандартных программ на ЭВМ хорошо согласуются с экспериментальными данными .

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
