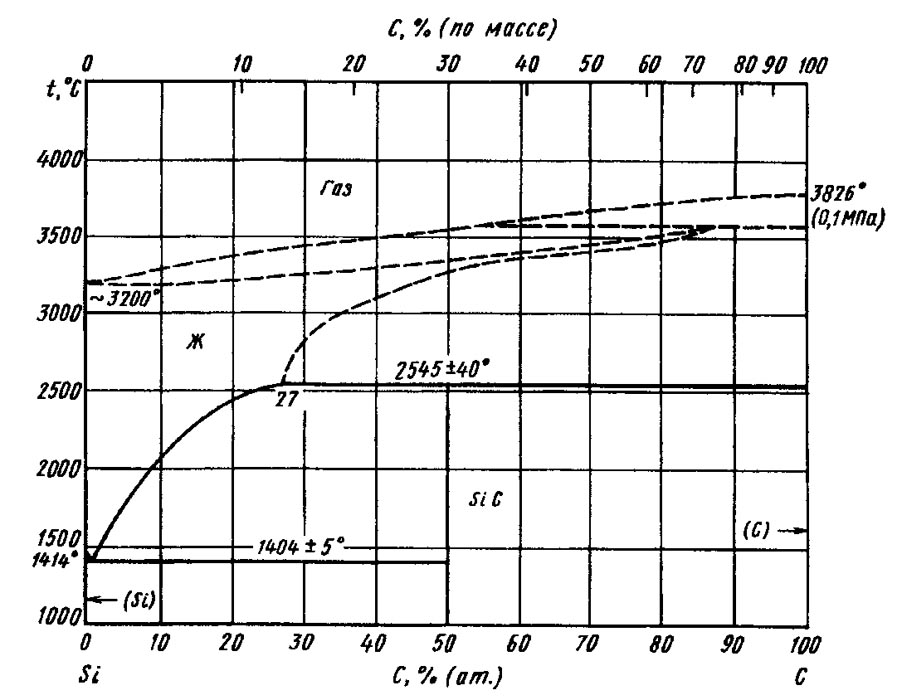

Диаграмма состояния системы углерод-кремний (C-Si)

Сплавы исследовали методом дифференциального термического анализа, металлографии и рентгенофазового анализа. Жидкая фаза имеет протяженную область концентраций и соединениеSiC образуется по перитектической реакции при температуре 2545 °С; в жидкости, принимающей участие в реакции, содержится 27 % (ат.) С. Температура эвтектики (Si) + SiC составляет 1404±5 °С, состав эвтектической точки отвечает 0,75±0,5 % (ат.) С.

Карбид Si существует в двух модификациях: кубической (βSiC) со структурой типа сфалерита (символ Пирсона cFS, пр. гр. FA3m), а = = 0,43596 нм и гексагональной (σSiC) со структурой вюрцита (символ Пирсона hPA, пр. гр. Pbmc), для которой характерно явление политипизма (a = 0,3078 нм, с = п 0,2518 нм, где n— число слоев в элементарной ячейке).



Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
